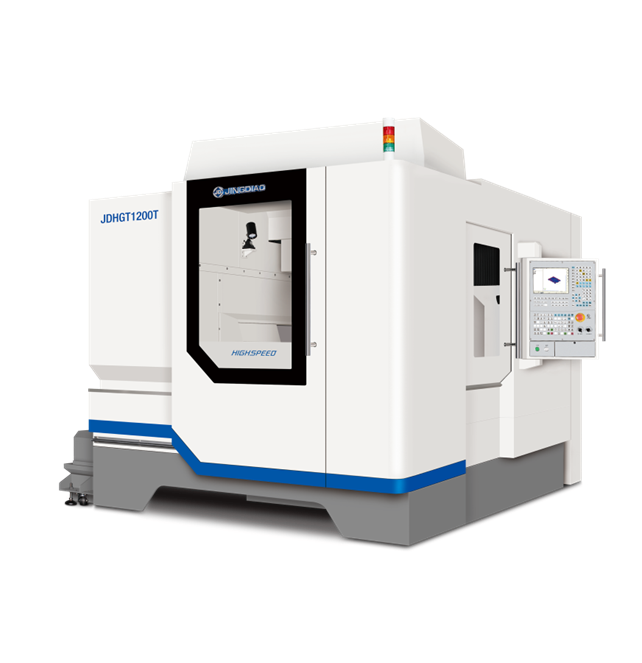

3-х осевой вертикальный обрабатывающий центр с ЧПУ Jingdiao JDHGT1200T

Cрок поставки от 30 до 90 дней

Артикул: 31245

3-координатный высокоскоростной многоцелевой станок, подходит для фрезерования деталей прецизионного формования среднего и крупного размера, сверления отверстий малого диаметра в металле и специальных материалах, а также шлифования прецизионных отверстий Благодаря конфигурации оборудования и технической поддержке JINGDIAO точность обработки может стабильно обеспечиваться на уровне 5-20 мкм.

Все характеристики Задать вопрос Распечатать Хочу похожий, но дешевле

Запросить цену!

Описание
Технические характеристики
Видео
Отзывы и вопросы

Основные особенности

Выбор подходящей конфигурации оборудования для расширения области применения станка Оснащенный высокоскоростным прецизионным шпинделем JINGDIAO, он обладает высокой режущей способностью и выполняет такую комбинированную обработку, как фрезерование, шлифование, сверление, растачивание и нарезание резьбы; Оснащается различными моделями прецизионных поворотных столов с прямым приводом для расширения режима мультикоординатной обработки, например, поворотным столом DRTV215L для выполнения фрезерной и токарной комплексной обработки; Для обработки деталей из графита можно выбрать конфигурацию обработки для резки графита. Особая технология JINGDIAO для обеспечения стабильной высококачественной обработки Пристаночная система контроля JINGDIAO может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке.

Детальное проектирование при обработке пресс-форм средних и крупных размеров Оснащается большим рабочим столом размером 1250×850 мм и максимальной рабочей нагрузкой 1000 кг; Широкое пространство для загрузки и разгрузки со стороны передней двери обеспечивает удобство для подъема и загрузки крупных заготовок; Периферийный режим работы, в непосредственной близости от зоны обработки деталей, простой в эксплуатации и наблюдении; Оснащенный шнековыми конвейерами для удаления стружки слева, справа и с лицевой стороны станка, способствует быстрой утилизации большого количества отходов.

Образец заготовки

Крупная автомобильная пресс-форма
Материал: Штамповочная сталь LONGJI 50#
Размер: 900x500x260 мм
Основные особенности: + + Система контроля на станке JINGDIAO определяет припуски на обработку поверхности и повышает эффективность формовки + + Точность размеров сборки в пределах B+-15 мкм + + Шероховатость поверхности Ra≤0,30 мкм

Тип шпинделя	Высокоскоростной прецизионный шпиндель JD150S-20SHA50/C	Высокоскоростной прецизионный шпиндель JD135S-24-BT30/FA
Технические характеристики шпинделя	20000об/мин/HSK-A50	24000об/мин/BT30
Инструментальный магазин	Цепной тип (37 резцов)

Перемещение по оси X/Y/Z:	1200/800/350мм
Размер рабочего стола:	1250×850мм
Макс. нагрузка:	1000kg
