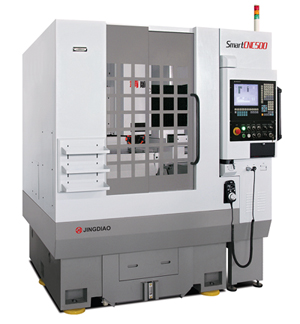

Фрезерный станок с ЧПУ JINGDIAO SmartCNC500_DRT (5-ти осевой)Артикул: 80368
Технические характеристики-Видео-Отзывы и вопросы
Особенности
- SmartCNC 500 применяются подвижный суппорт и портальная конструкция, которые объединены с поворотным столом ЧПУ. Эта конструкция представляет собой компактную структуру и интегративный с пятью координатами механизм.
- Под конфигурацией с 3-мя осями закреплен рабочий стол, на который легко установить сложные крепления.
- На SmartCNC 500 установлено устройство автоматической смены инструментов линейного типа на 8 инструментов.
- Части механизма и зона обработки полностью разделены. Это предотвращает попадание стружки и охлаждающей жидкости на шарико-винтовые пары и на линейные направляющие.
- SmartCNC 500 имеет емкость для сбора металлических. Устройство для удаления неметаллической стружки является опцией.
Применение
- SmartCNC 500 подходят для деталей, которые нуждаются в 5-ти координатной обработке.
- SmartCNC 500 подходят для изготовления сложных деталей из различных частей.
Возможности обработки
- Латунь, медь, алюминий, сталь, пластик, полиформальдегид и пр.
- Сложная 3D гравировка с использованием очень мелких инструментов
Стандартная комплектация
- Система управления JD45
- Встроенная операционная система Windows XP
- Система охлаждения шпинделя
- Ручной пульт управления
- Устройство автоматической смены инструментов
- Резервуар для СОЖ
- Датчик нуля по оси Z
- Сетевое подключение и USB для передачи данных
Описание-Технические характеристики-Отзывы и вопросы
Описание-Видео-Отзывы и вопросы
| Наименование | Характеристики | Параметры |
| Рабочий стол | Размер (мм) | 130 |
| Максимальная нагрузка (кг) | 10 | |
| Габариты | Станка （мм） | 1490×2130×2070 |
| Блок управления （мм） | 500×1630×2045 | |
| Общие（мм） | 1880×2130×2070 | |
| Емкость для охлаждающей жидкости | Объем （л） | 50 |
| Высота заготовки | Максимальное расстояние по оси Z от нижней части шпинделя до рабочего стола （мм） | 420 |
| Максимальное расстояние по оси Z от нижней стопорной гайки шпинделя до рабочего стола （мм） | 320 | |
| Вес станка | Общая масса (кг) | 5800 |
| ЧПУ | JD45 | |
| Привод | Серво | |
| Источник питания | Напряжение (В/Гц) | 380V/50Hz |
| Суммарная мощность (кВА) | 9.0 | |
| Расход воздуха（л/мин） | 600～800 | |
| Давление воздуха (МПа) | 0.55 | |
| Перемещение | X ось (мм) | 500 |
| Y ось (мм) | 280 | |
| Z ось (мм) | 260 | |
| A ось вращения (°) | -90°～120° | |
| С ось вращения (°) | 360 | |
| Подача | Скорость перемещения/скорость вращения | X/Y/ZОси(m/min) - 12 |
| A Ось [（°）/s] - 60 | ||
| C Ось [（°）/s] - 60 | ||
| Скорость подачи | X/Y/Z Оси (м/мин) - 6 | |
| A Ось [（°）/s] - 30 | ||
| C Ось [（°）/s] - 30 | ||
| Точность | Точность позиционирования (X/Y/Z Оси (мм)) | X：0.008/300 Y：0.006/280 Z：0.006/260 |
| Точность позиционирования (A Ось [（°）/s]) | 120 | |
| Точность позиционирования (C Ось [（°）/s]) | 210 | |
| Повторяемость (X/Y/Z Оси (мм)) | X：0.005/300 Y：0.005/280 Z：0.005/260 | |
| Повторяемость (A Ось [（°）/s]) | 100 | |
| Повторяемость (C Ось [（°）/s]) | 200 |
Описание-Технические характеристики-Отзывы и вопросы
Описание-Технические характеристики-Видео
12 853 168 руб.
