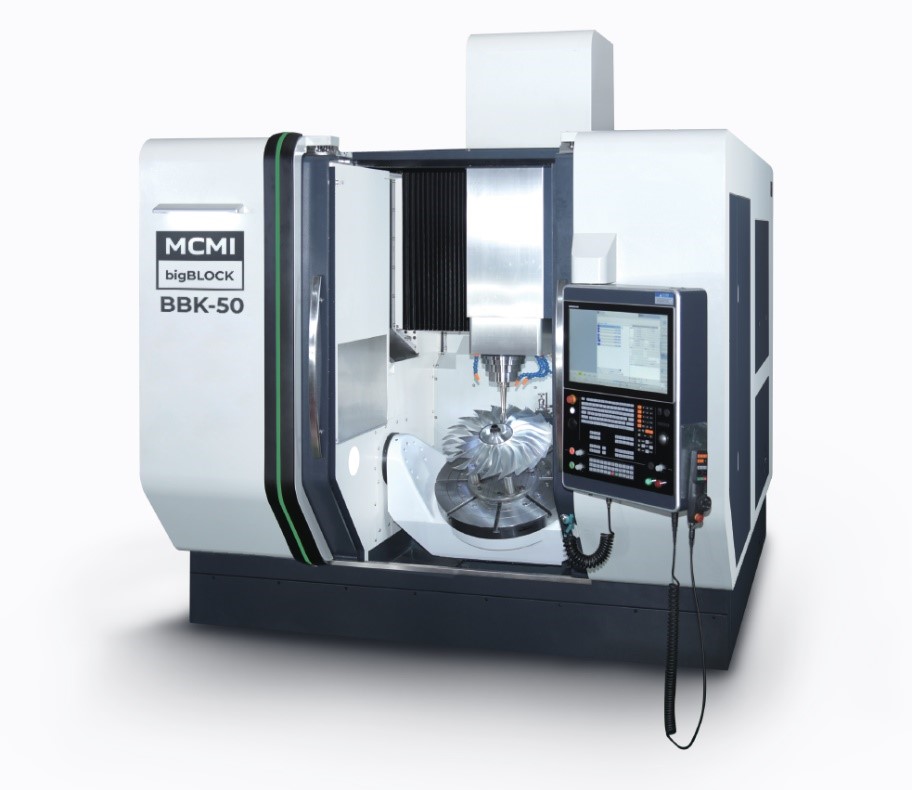

MCMI BBK-50 – 5-осевой фрезерно-токарный обрабатывающий центр Артикул: 215026447
MCMI® bigBLOCK® - серия крупноразмерных 5-координатных станков с низким центром тяжести, с повышенным уровнем жесткости и точности. Станки MCMI® серии bigBLOCK® предлагают решение, подходящее для любых отраслей: для 5-осевой одновременной обработки, для скоростного фрезерования, совмещенной токарно-фрезерной обработки, прецизионной обработки при высоком крутящем моменте для широкого спектра промышленных деталей, требующих обработки по трем - пяти осям.
Технические характеристики-Видео-Отзывы и вопросы
Области применения:
- Машиностроение
- Аэрокосмическая промышленность
- Энергетика
- Автопром
- Медицина
- Производство пресс-форм и штампов
- Изготовление единичных деталей
- Инструмент
Высокий уровень жесткости
- Цельная литая станина - лучшая жесткая конструкция для обеспечения устойчивости пятикоординатного станка на сегодняшний день.
- Конструкция в форме пирамиды обеспечивает устойчивость станины во всех направлениях.
- Вес станины также является важным фактором, например, вес станины станка BBK-50 составляет 10 тонн.
Стабильная точность
- Подвижная балка по оси Y
- Отсутствие провисания из-за смещения по оси Y
- Термообработка с помощью искусственного старения + естественное старение для сохранения геометрической точности станины в течение длительного времени.
- Ширина рельсовых направляющих 55 мм.
Фрезерно-токарная обработка (в расширенной комплектации)
- Комплексная обработка методом фрезерования и токарной обработки на одном станке за один установ с применением технологии Direct Drive с частотой вращения до 1200 об/мин
Динамические характеристики
- FEM-анализ движущихся частей для оптимизации веса
- Оси A и C с мощным двигателем с прямым приводом (Direct Drive) для обеспечения высоких динамических характеристик
- Система прямого измерения со шкалами для всех пяти осей
- Встроенная литая станина + конструкция подвижной балки для оптимальной пространственной точности по 3 осям
- Уникальная прецизионная настройка позволяет получить в конечном итоге чрезвычайно высокую пространственную точность по пяти осям.
Высокая точность
Использование самых передовых в мире методов измерения для обеспечения прецизионного обработки по 5 осям.
- Высокий уровень прецизионности благодаря передовой системе контроля точности от HEIDENHAIN® в стандартной комплектации.
- Чтобы оправдать растущие ожидания наших клиентов, все станки серии smallBLOCK® теперь стандартно оснащены системой прямого измерения по всем 5-ти осям. Внедрение надежных решений от HEIDENHAIN® гарантирует повышенную точность процесса обработки, а также повышение стабильности процесса. Точность линейной шкалы измерений составляет 0,01 мкм. Точность датчиков вращения ±1.9’’ и ±2.5’’.
- Полностью замкнутая система обратной связи Линейные оси X, Y, Z оснащены решетчатыми линейками абсолютного значения HEIDENHAIN LC415; поворотные столы A и C оснащены угловыми энкодерами HEIDENHAIN серии RCN2000 для реализации полной замкнутой обратной связи по 5 осям подачи, гарантируя, что станок имеет и сохраняет высокую точность.
Описание-Технические характеристики-Отзывы и вопросы
Описание-Видео-Отзывы и вопросы
|
Модель |
|
BBK-50 |
|
|
Рабочая зона |
|
|
|
|
Ось X / Y / Z |
мм |
520/520/460 |
|
|
Объем рабочей зоны |
дм3 |
124.38 |
|
|
Стол / Зажимаемая поверхность / Деталь |
|
|
|
|
Жесткий стол |
|
- |
|
|
Размеры стола (Д × Ш) |
мм |
- |
|
|
Максимальная нагрузка |
кг |
- |
|
|
Макс. размеры обрабатываемых заготовок |
мм |
- |
|
|
Максимальная высота заготовки |
мм |
- |
|
|
Наклонно-поворотный стол (оси A и C) для фрезерно-токарной обработки с применением технологии Direct Drive |
|||
|
Диаметр стола |
мм |
Ø500 |
|
|
Макс. размеры обрабатываемых заготовок |
мм |
Ø520x410 |
|
|
Привод |
|
Двухсторонний привод Direct Drive напрямую приводится в действие промежуточным валом |
|
|
Максимальный вес заготовки |
кг |
400 |
|
|
Ход по оси A |
град. |
±120° |
|
|
Ход по оси С |
град. |
360° |
|
|
Частота вращения по оси A |
об./мин |
30 |
|
|
Частота вращения по оси C
|
об./мин |
80 (опц. 1200) |
|
|
Крутящий момент по оси A |
Нм |
информация по запросу |
|
|
Крутящий момент по оси C |
Нм |
информация по запросу |
|
|
Главный привод |
|
|
|
|
Частота вращения (на выбор) |
№1 |
об./мин |
22 000 15 000 12 000 |
|
№2 |
|||
|
№3 |
|||
|
Крутящий момент (на выбор) |
№1 |
Нм |
S1: 61Нм S6: 90Нм S1: 130Нм S6: 198Нм S1: 200Нм S6: 420Нм
|
|
№2 |
|||
|
№3 |
|||
|
Мощность (на выбор) |
№1 |
кВт |
22 25 34 |
|
№2 |
|||
|
№3 |
|||
|
Устройство смены инструмента |
|
|
|
|
Конус |
|
HSK A63
|
|
|
Тип |
|
Барабан + рука или цепной конвейер + рука |
|
|
Инструментальный магазин |
к-во мест |
24 (опц. 40) |
|
|
Макс. диаметр фрезы (свободные соседние места) |
мм |
120 |
|
|
Максимальная длина фрезы |
мм |
320 |
|
|
Максимальный вес фрезы |
кг |
6 |
|
|
Время замены фрезы |
сек. |
6 |
|
|
Линейные оси (X / Y / Z) |
|
|
|
|
Скорость подачи по осям X/Y/Z |
мм/мин |
30 000 |
|
|
Скорость холостого хода |
мм/мин |
30 000 |
|
|
Ускорение |
м/с2 |
5 |
|
|
Усилие подачи (X / Y / Z) |
кН |
7/10/12 |
|
|
Рельсовые направляющие (X / Y / Z) мм |
мм |
55 |
|
|
Привод с ШВП (X / Y / Z) |
мм |
50 / 50 / 50 |
|
|
Точностные характеристики |
|
|
|
|
Точность повторения по трем осям X/Y/Z |
мм |
0.003 |
|
|
Точность позиционирования по трем осям X/Y/Z
|
мм |
0.004 |
|
|
Точность повторения по трем осям A/C |
сек. |
5’’ |
|
|
Точность позиционирования по осям A/C |
сек. |
8’’ |
|
|
Характеристики станка |
|
|
|
|
Габариты X/Y/Z |
мм |
2220/3256/2500+400 |
|
|
Вес станка |
кг |
10 000 |
|
|
Системы управления |
|
Heidenhain TNC 640 или Siemens 840D-SL |
|
|
Электропитание |
|
3 фазы, 3800В, 50A |
|
Описание-Технические характеристики-Отзывы и вопросы
Описание-Технические характеристики-Видео
Запросить цену!
