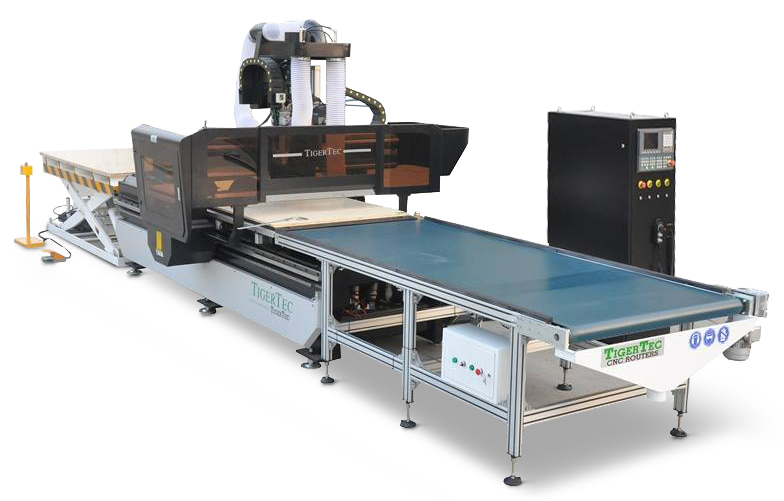

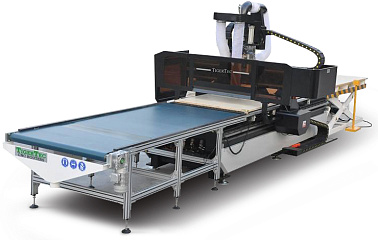

Фрезерный станок для нестинга Tigertec TZ 1838-12-9A

Поможем подобрать фрезерный/гравировальный станок: заполните форму!
Фрезерный станок для нестинга Tigertec TZ 1838-12-9A
Cрок поставки от 30 до 90 дней
Фрезерный станок для нестинга Tigertec TZ 1838-12-9A
Фрезерный станок для нестинга Tigertec TZ 1838-12-9A
Фрезерный станок для нестинга Tigertec TZ 1838-12-9A
Фрезерный станок для нестинга Tigertec TZ 1838-12-9A
Фрезерный станок для нестинга Tigertec TZ 1838-12-9A
Фрезерный станок для нестинга Tigertec TZ 1838-12-9A

Артикул: TZ 1838-12-9A

Рабочее поле: 1800х3800 мм. Шпиндель 9.0кВт HSD серия ES929 с воздушным охлаждением и керамическими подшипниками, макс. частота 24000 об./мин, патрон ISO-30, цанга ER-32 (Италия). Карусельная авто-смена инструмента. Сверлильно-присадочная голова: 9 инструментов под углом 90° (5+4).

Запросить цену!

Данная автоматическая производственная линия предназначена для скоростного высококачественного смешанного раскроя полноформатных плитных материалов (ДСП, МДФ) посредством фрезерования с последующей присадкой технологических отверстий по технологии «Nesting» («Нэстинг»).

Технология «Нестинг» для мебельных производств.

В последние годы все больше российских предприятий приобретают обрабатывающие центры для работы по технологии «Нэстинг». Действительно, данная технология имеет ряд преимуществ. В классическом варианте процесса производства копусной мебели плитный материал сначала обрабатывается на форматно-раскроечном оборудовании, затем на сверлильно-присадочном, тогда как при технологии «Нэстинг»:

  • Раскрой и сверление проводятся на одном станке за один проход.
  • За счет сокращения числа рабочих операций значительно сокращается время производства деталей складские и транспортные расходы.
  • Оптимизация раскроя широкоформатных плит позволяет экономить сырье. Оптимизированное расположение деталей относительно друг друга на одном листе имеет большое значение, особенно при производстве деталей разной формы.
  • Нет необходимости предварительно раскраивать лист на полосы, а при изготовлении деталей сложной формы не обязательно раскраивать лист на прямоугольные заготовки.
  • Отсутствие человеческого фактора положительно влияет на точность и качество выполняемых операций, т.к. вероятность погрешности и ошибки станка очень мала.
  • При использовании технологии «Нэстинг» сокращается срок изготовления комплекта мебели, существенно увеличивая производительность предприятия.
  • Использование технологии «Нэстинг» позволяет сократить персонал и существенно повысить рентабельность предприятия.

Конечно, целесообразность и эффективность использования технологии «Нэстинг» зависит от специфики конкретного производства.

Определяющие факторы выбора оборудования (технология «Нэстинг» или традиционное производство):

  • Количество производимых деталей;
  • Серийность или индивидуальность;
  • Необходимость оптимизации раскроя;
  • Необходимость гибкого производственного процесса.

Помимо производителей корпусной мебели данные станки представляют интерес как для производителей лестниц, окон, дверей, кухонной мебели, где требуется обработка фасадов сложных форм, так и для компаний, занимающихся изготовлением фигурных декоративных изделий из пластмассы, легкого металла, композитных материалов из алюминия, например, дибонда/алюкобонда или массивной древесины.

Основу конструкции линии составляет мощный портальный обрабатывающий центр, скорости перемещения на котором могут достигать до 100 м/мин. Обрабатывающий центр может использоваться при сложной фрезерной обработке деталей. Это обусловлено в первую очередь возможностью проведения большого числа операций на одном обрабатывающем центре с получением готовой детали.

Эффективность использования технологии «Нэстинг»:

Технология может успешно применяться на мелких и средних предприятиях, которым нецелесообразно иметь на своем производстве многочисленный машинный парк; Для крупных предприятий подобное оборудование выгодно отличается высокой производительностью при большом объеме выпуска разнообразной продукции.

Станина.

Основой станка является жесткая и тяжелая сварная станина прошедшая термическую обработку. Плоскости для рельсовых направляющих и зубчатых реек отфрезерованы на крупногабаритном станке с ЧПУ, что обеспечивает их параллельность с высокой точностью.

Комплектующие.

TigerTec крайне серьезно относится к выбору поставщиков комплектующих, которые не производит самостоятельно. В списке поставщиков компании лидеры своих отраслей из таких стран, как Япония, Германия, Тайвань, Китай.

Благодаря широкой кооперации компания TigerTec способна предложить покупателю, как топовые комплектации станков, так и бюджетные, но надежные и проверенные варианты. В таблице с техническими характеристиками Вы можете найти параметры основных узлов станка и информацию о производителе.

Контроль качества.

Компания TigerTec имеет одну из крупнейших лабораторий по контролю качества выпускаемой продукции, ее специалисты отслеживают параметры оборудования и контролируют качество сборки на всех этапах производства. Благодаря серьезному подходу к качеству TigerTec имеет серьезный авторитет и высокий рейтинг во всем мире.

Пуско-наладка, обучение, поддержка, сервис.

Партнер TigerTec в Российской Федерации – Компания Форсайн обеспечивает полную поддержку оборудования TigerTec в России:

  1. Пуско-наладка и обучение принципам работы на станке, при покупке его в Компании Форсайн, производятся бесплатно;
  2. В процессе эксплуатации мы обеспечиваем пользователей информационной поддержкой в виде телефонных консультаций и удаленного подключения к компьютеру пользователя.
  3. Сервисное гарантийное и послегарантийное обслуживание станков осуществляется инженерами прошедшими обучение на заводе TigerTec. Обширный склад запчастей и отлаженный скоростной канал их поставки обеспечивают минимальное время простоя оборудования при возможных неполадках.
  4. Части станка







    Подающий стол

    Приемный стол с конвейером

    Вакуумный стол станка







    Косозубая рейка

    Рельсовые направляющие PMI (30 мм)

    Система управления SYNTEC FC 60CA







    Шпиндель HSD 9 кВт, 24000 об./мин

    (опционально HSD)

    Карусельный авто-сменщик на 12 поз.

    Сверлильно-присадочная голова HQD 5+4







    Серво-привод Yaskawa с редуктором Shimpo(Япония)

    Пневматические базирующие упоры

    Система этикетирования

Модель TZ 1838-12-9A Примечания
Рабочая область 1800x3800x200 мм
Двигатели Серво-привод YASKAWA с редуктором Shimpo по осям X, Y мощность 1000Вт, по оси Z мощность 750Вт, на автосменщике 400Вт Япония
ШВП по оси Z Производитель TBI, Диаметр: 20, шаг: 10 мм Тайвань
Зубчатая рейка по осям X и Y Зубчато-реечная передача с косозубой рейкой для большей стабильности и точности от WMH-Herion Германия
Рельсовые направляющие Производитель Hiwin, по осям X, Y, Z - ширина 25 мм Тайвань
Шпиндель 9.0кВт HSD серия ES929 с воздушным охлаждением и керамическими подшипниками, макс. частота 24000 об./мин, патрон ISO-30, цанга ER-32 Италия
Макс. скорость рабочего перемещения 50 м/мин
Макс. Скорость холостого хода 100 м/мин
Система управления Syntec 6MD
Частотный преобразователь Delta Electronics Тайвань
Рабочий стол Вакуумный стол Материал бакелит (фенопласт)
Вакуумный насос Becker (КНР или Германия на выбор заказчика)
Кабели Igus Германия
Электрика Концевые датчики, блоки питания, клемы, предохранители, коннекторы от Siemens, Schneider или Phoenix
Покрытие Пескоструйная полировка и порошковая покраска
Датчик инструмента Z Есть
Устройство сбора стружки Насадка на шпиндель с гофротрубой (пылесос 2.2 кВт) В комплекте (КНР)
Электропитание 380В, 3 фазы, 50/60Гц
Портал Стальной профиль толщиной 8 мм с термической обработкой
Габариты станка 4650x3690x2338 мм
Габариты погрузочного стола 2100х3000х410 мм
Габариты приемного стола 4010х2000х800 мм
Вес 4200 кг
