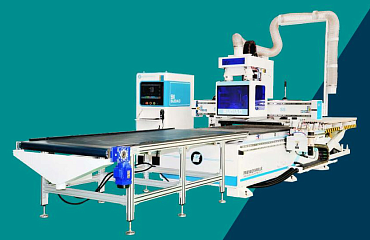

Гравировально-фрезерный станок с ЧПУ X-CUT CBN-1325

Поможем подобрать фрезерный/гравировальный станок: заполните форму!
Гравировально-фрезерный станок с ЧПУ X-CUT CBN-1325
Cрок поставки от 30 до 90 дней
Гравировально-фрезерный станок с ЧПУ X-CUT CBN-1325
Гравировально-фрезерный станок с ЧПУ X-CUT CBN-1325
Гравировально-фрезерный станок с ЧПУ X-CUT CBN-1325

Запросить цену!

Части станка







Подающий стол

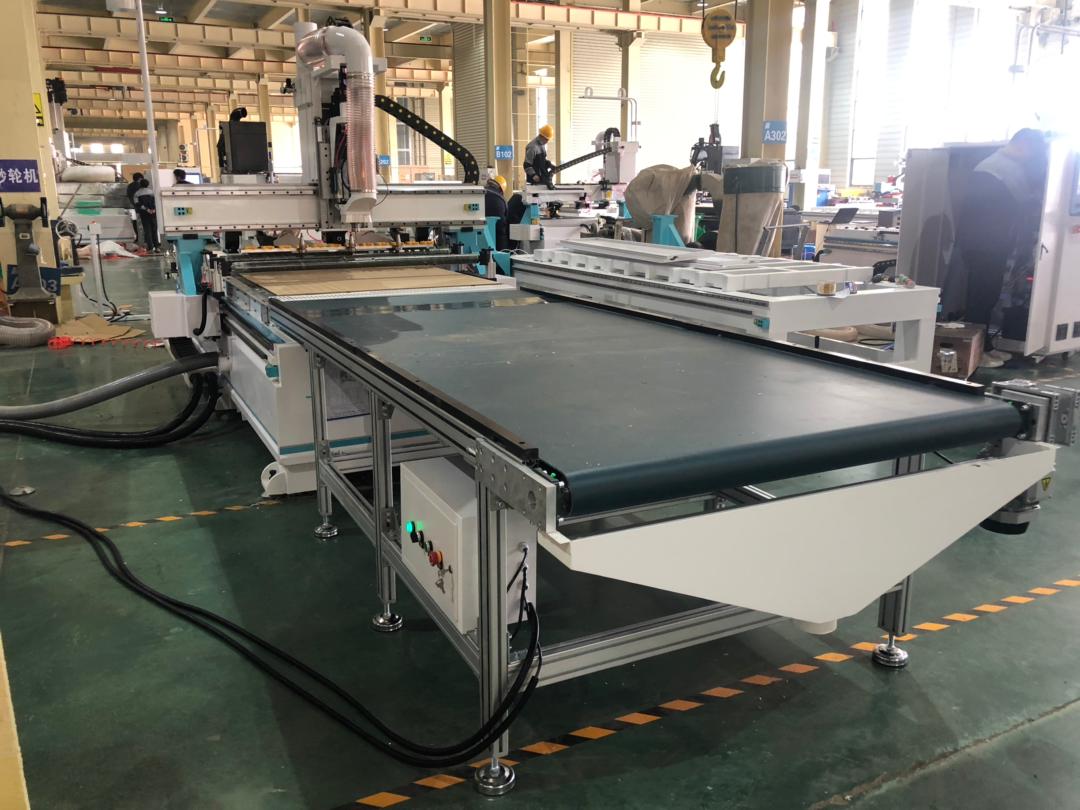

Приемный стол с конвейером

Вакуумный стол станка







Косозубая рейка

Рельсовые направляющие PMI (30 мм)

Система управления SYNTEC FC 60CA







Шпиндель HQD 9 кВт, 24000 об./мин

(опционально HSD)

Линейный авто-сменщик на 12 поз.

Сверлильно-присадочная голова HQD 5+4







Серводвигатели Yaskawa (Япония)

Инвертор Delta 11кВт

Комплект инструмента







Датчик инструмента

Промышленный пылесос 5.5 кВт

Держатель инструмента ISO 30 (12 шт.)







Вакуумный насос 7.5 кВт с водяным охл.

Автоматическая система смазки

Пневматические упоры







Планетарные редукторы Shimpo (Япония)

Электрика Schneider и Siemens

Долговечные кабели и кабельканалы

Модель CBN-1325 Примечания
Рабочая область 1300x2500x200 мм
Двигатели Серво-привод по осям X, Y, Z - YASKAWA мощность 850Вт Япония
ШВП по оси Z Производитель TBI, Диаметр: 25, шаг: 10 мм Тайвань
Зубчатая рейка по осям X и Y Косозубая зубчато-реечная передача – КНР. (опционально WMH-Herion – Германия) Германия
Рельсовые направляющие Производитель PMI, по осям X,Y,Z – ширина 30 мм Тайвань
Шпиндель 9.0кВт HQD с воздушным охлаждением и керамическими подшипниками, макс. частота 24000 об./мин, патрон ISO-30, цанга ER-32 (опционально HSD – Италия) КНР
Макс. скорость рабочего перемещения 35 м/мин
Макс. Скорость холостого хода 60 м/мин

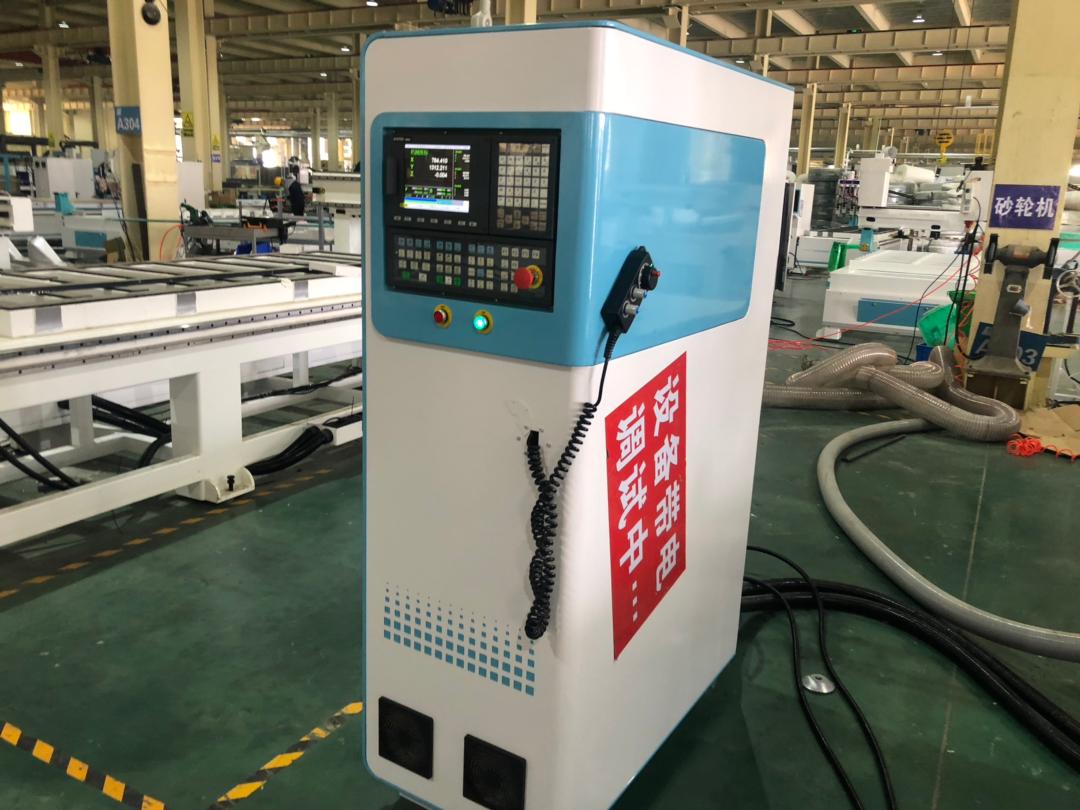

Система управления с пультом Syntec FC60CA
Частотный преобразователь Delta Electronics (11 кВТ) Тайвань
Рабочий стол Двухслойный вакуумный стол Материал бакелит (фенопласт)
Вакуумный насос Насос 7.5 кВт с водяным охлаждением В комплекте (КНР)
Упоры на фронтальной части Пневматические упоры КНР
Электрика Концевые датчики, блоки питания, клемы, предохранители, коннекторы от Siemens, Schneider или Phoenix
Покрытие Пескоструйная полировка и порошковая покраска
Датчик инструмента Z Есть
Устройство сбора стружки Насадка на шпиндель с гофротрубой (пылесос 5.5 кВт) В комплекте (КНР)
Электропитание 380В, 3 фазы, 50/60Гц
Портал Стальной профиль толщиной 8 мм с термической обработкой
Габариты станка 4025x2768x2338 мм
Габариты погрузочного стола 2400x1200x410 мм
Габариты приемного стола 3400x1350x800 мм
Вес 3500 кг
