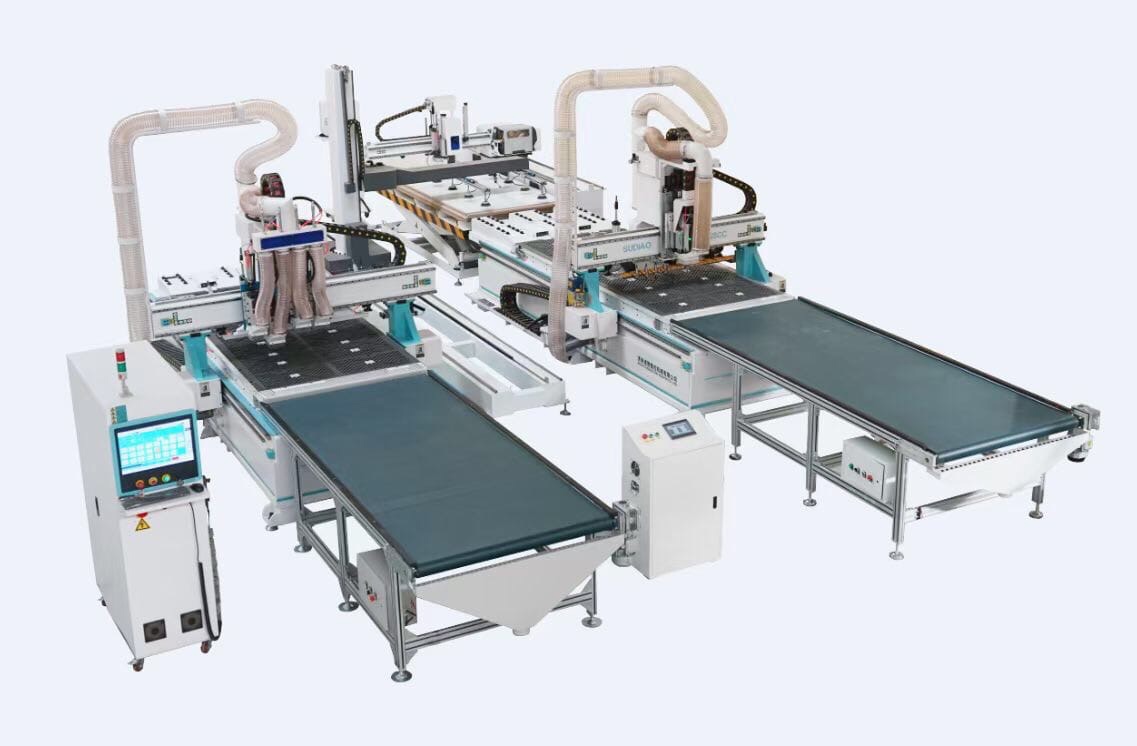

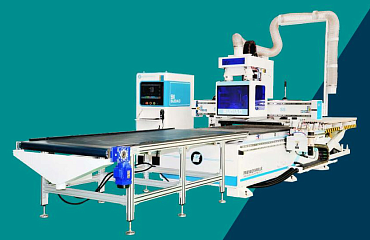

Стоимость доставки товара Гравировально-фрезерный станок с ЧПУ X-CUT CBN-2128:
Части станка
|
|
|
|
|

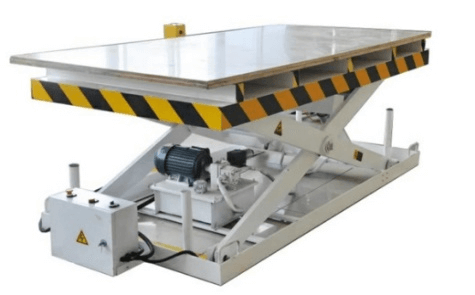

Подающий стол |

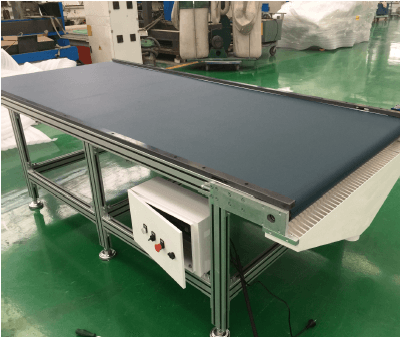

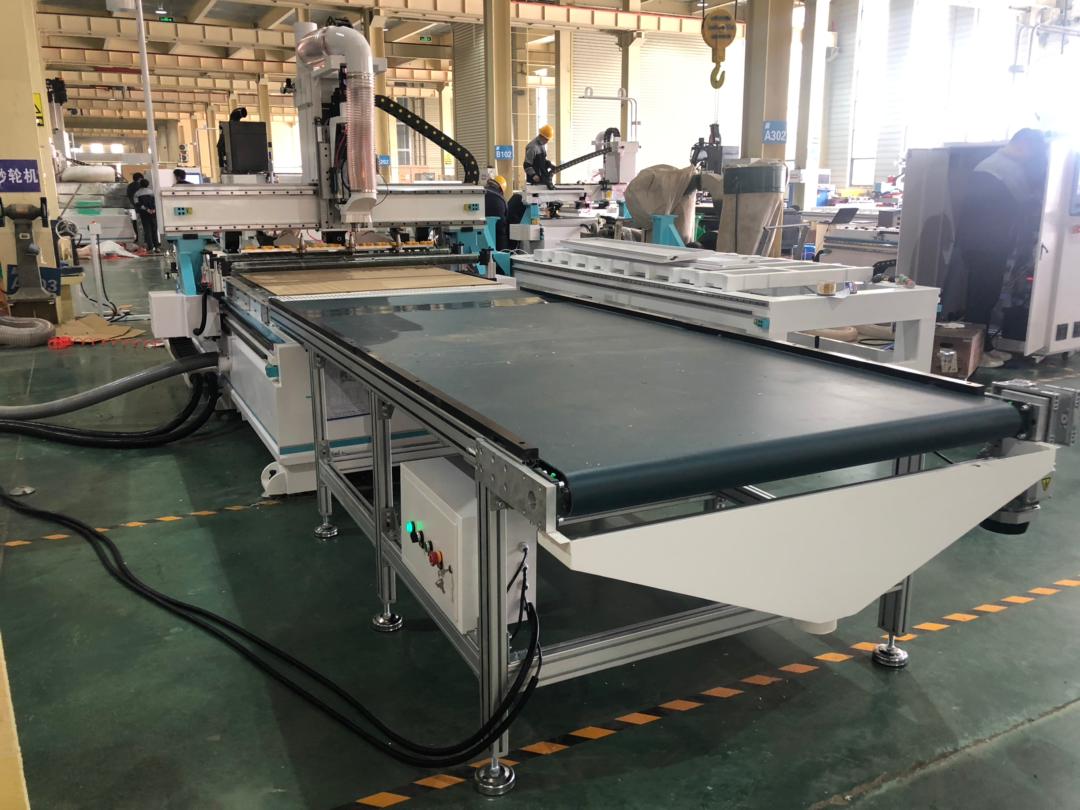

Приемный стол с конвейером |

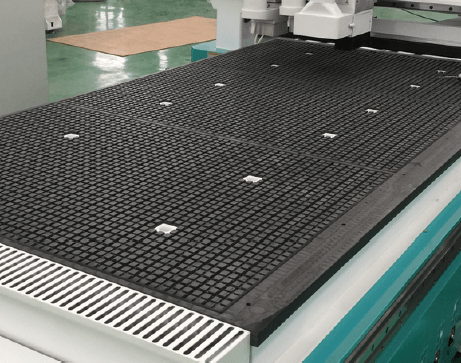

Вакуумный стол станка |
|
|
|
|
|

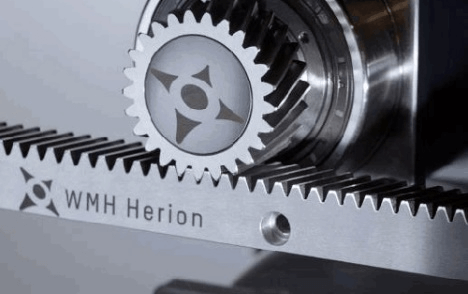

Косозубая рейка |

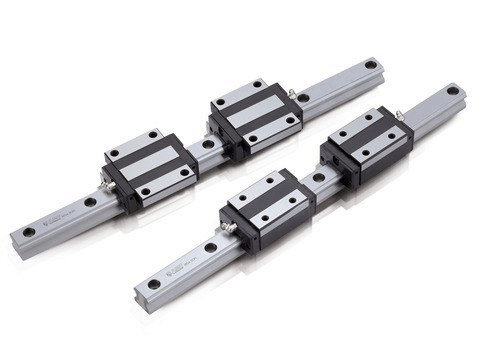

Рельсовые направляющие PMI (30 мм) |

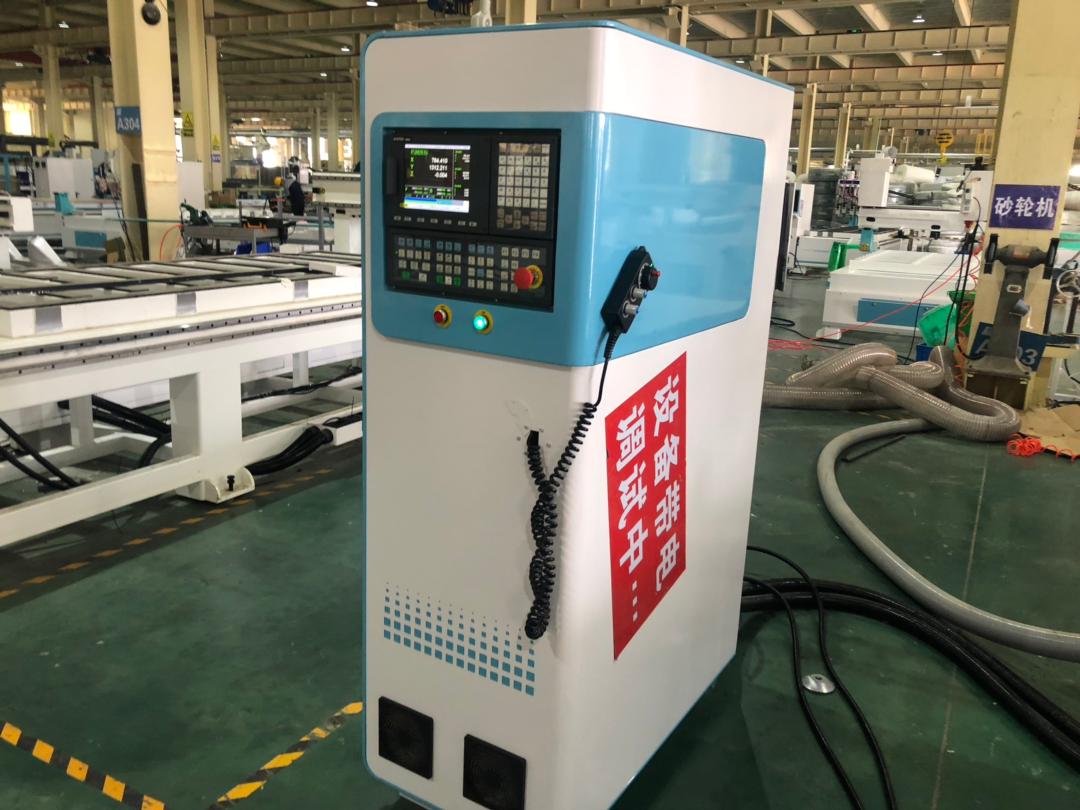

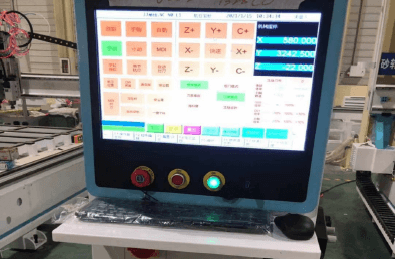

Система управления SYNTEC FC 60CA |
|
|
|
|
|

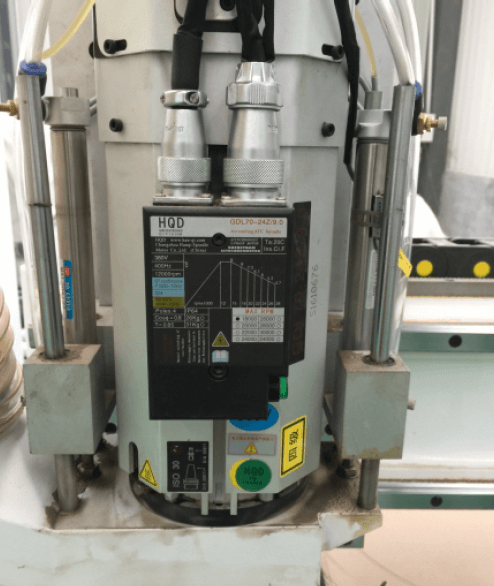

Шпиндель HQD 9 кВт, 24000 об./мин (опционально HSD) |
Линейный авто-сменщик на 12 поз. |

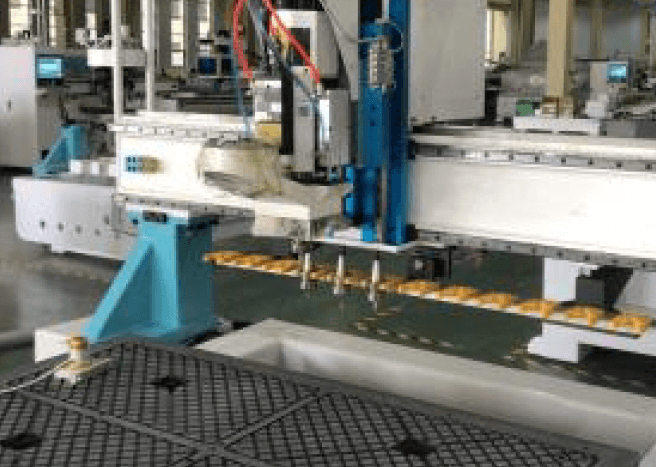

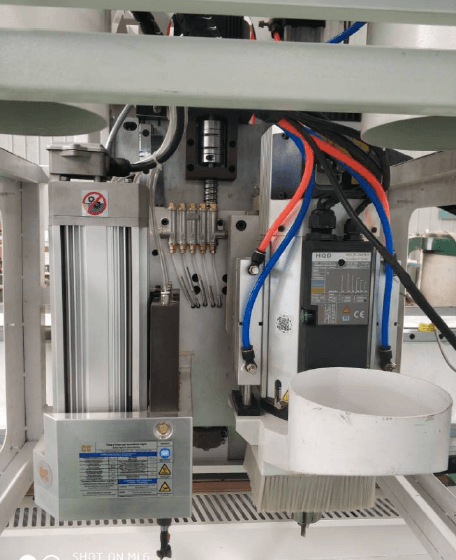

Сверлильно-присадочная голова HQD 5+4 |
|
|
|
|
|

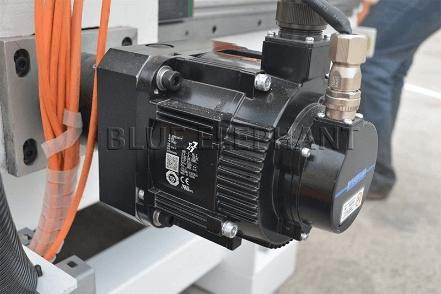

Серводвигатели Yaskawa (Япония) |

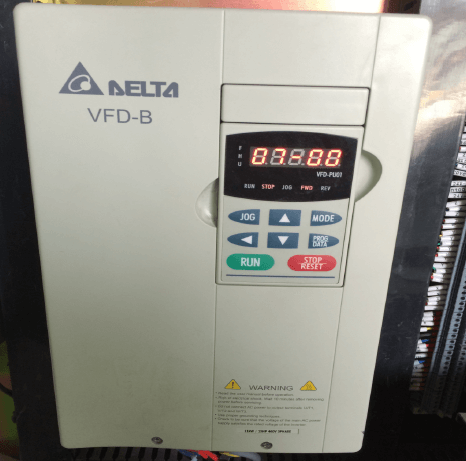

Инвертор Delta 11кВт |

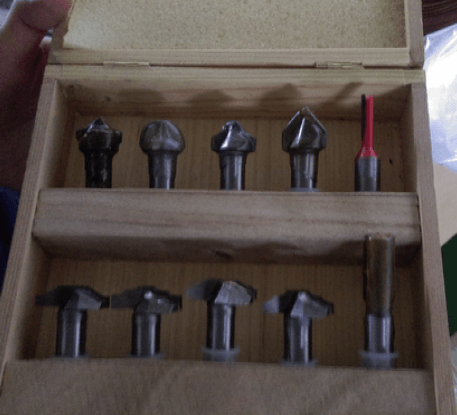

Комплект инструмента |
|
|
|
|
|

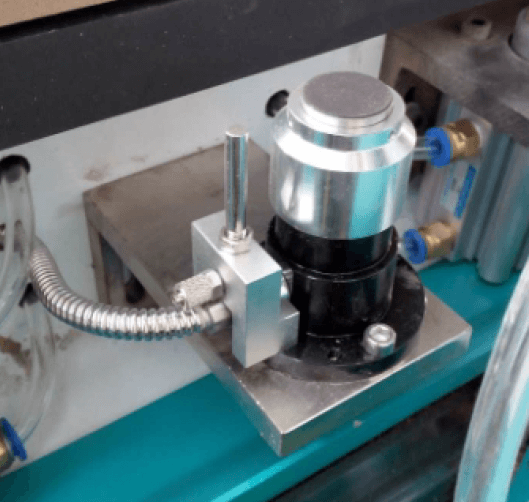

Датчик инструмента |

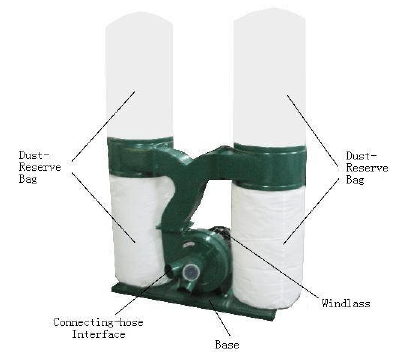

Промышленный пылесос 5.5 кВт |

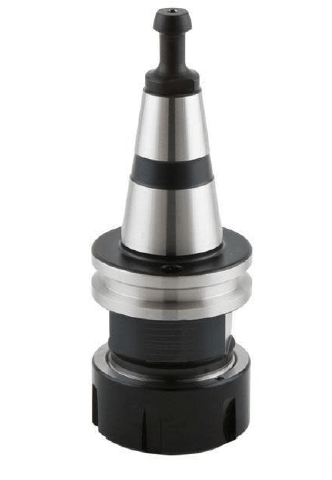

Держатель инструмента ISO 30 (12 шт.) |
|
|
|
|
|

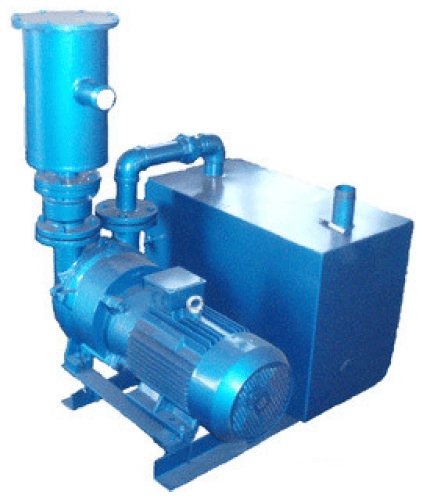

Вакуумный насос 7.5 кВт с водяным охл. |

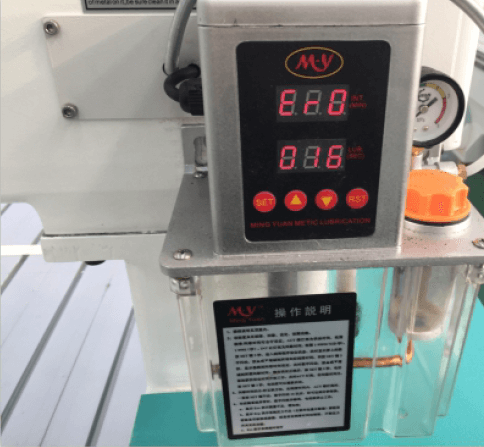

Автоматическая система смазки |

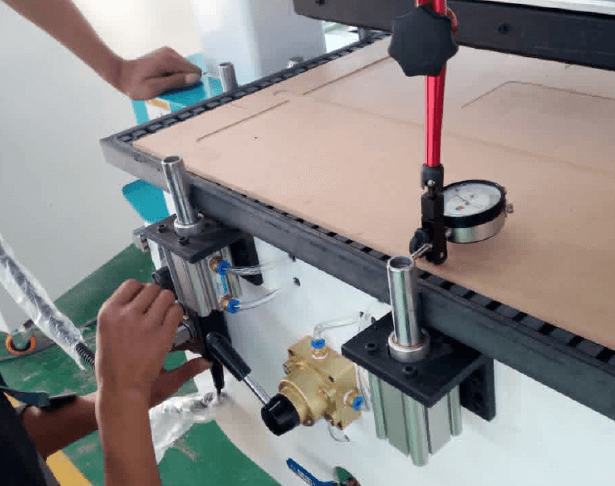

Пневматические упоры |
|
|
|
|
|

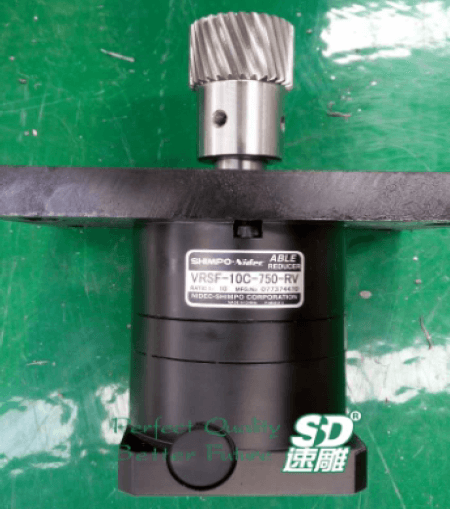

Планетарные редукторы Shimpo (Япония) |

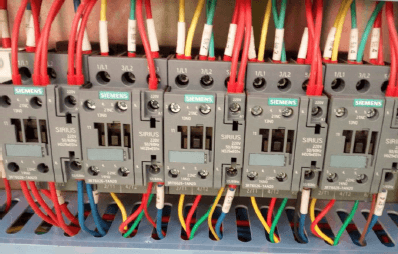

Электрика Schneider и Siemens |

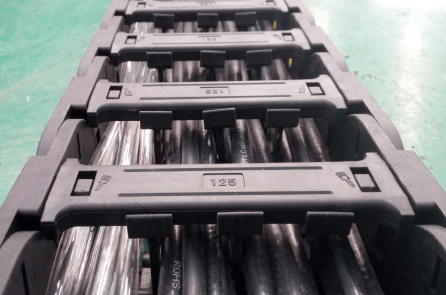

Долговечные кабели и кабельканалы |
| Модель | CBN-2128 | Примечания |
| Рабочая область | 2100x2800x200 мм | |
| Двигатели | Серво-привод по осям X, Y, Z - YASKAWA мощность 850Вт | Япония |
| ШВП по оси Z | Производитель TBI, Диаметр: 25, шаг: 10 мм | Тайвань |
| Зубчатая рейка по осям X и Y | Косозубая зубчато-реечная передача – КНР. (опционально WMH-Herion – Германия) | Германия |
| Рельсовые направляющие | Производитель PMI, по осям X,Y,Z – ширина 30 мм | Тайвань |
| Шпиндель | 9.0кВт HQD с воздушным охлаждением и керамическими подшипниками, макс. частота 24000 об./мин, патрон ISO-30, цанга ER-32 (опционально HSD – Италия) | КНР |
| Макс. скорость рабочего перемещения | 35 м/мин | |
| Макс. Скорость холостого хода | 60 м/мин | |
| Система управления с пультом | Syntec FC60CA | |
| Частотный преобразователь | Delta Electronics (11 кВТ) | Тайвань |
| Рабочий стол | Двухслойный вакуумный стол | Материал бакелит (фенопласт) |
| Вакуумный насос | Насос 7.5 кВт с водяным охлаждением | В комплекте (КНР) |
| Упоры на фронтальной части | Пневматические упоры | КНР |
| Электрика | Концевые датчики, блоки питания, клемы, предохранители, коннекторы | от Siemens, Schneider или Phoenix |
| Покрытие | Пескоструйная полировка и порошковая покраска | |
| Датчик инструмента Z | Есть | |
| Устройство сбора стружки | Насадка на шпиндель с гофротрубой (пылесос 5.5 кВт) | В комплекте (КНР) |
| Электропитание | 380В, 3 фазы, 50/60Гц | |
| Портал | Стальной профиль толщиной 8 мм с термической обработкой | |
| Габариты станка | 4705x3568x2338 мм | |
| Габариты погрузочного стола | 3080x2000x410 мм | |
| Габариты приемного стола | 4080x2150x800 мм | |
| Вес | 4250 кг |
