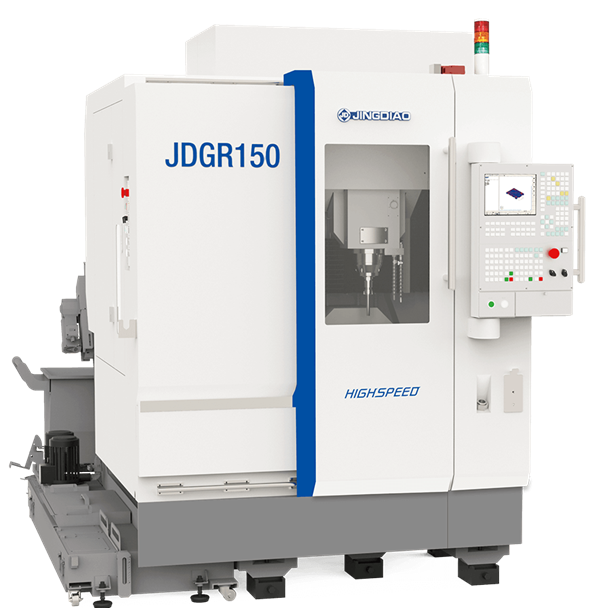

5-ти осевой вертикальный обрабатывающий центр с ЧПУ Jingdiao JDGRT150

Cрок поставки от 30 до 90 дней

Артикул: 4215

5-координатный высокоскоростной многоцелевой станок комбинированного типа для прецизионной и серийной обработки металлических деталей. Для удовлетворения потребностей в разнообразных резцах при обработке применяется инструментальный магазин вместимостью 60 резцов.

Все характеристики Задать вопрос Распечатать Хочу похожий, но дешевле

Запросить цену!

Описание
Технические характеристики
Отзывы и вопросы

Основные особенности

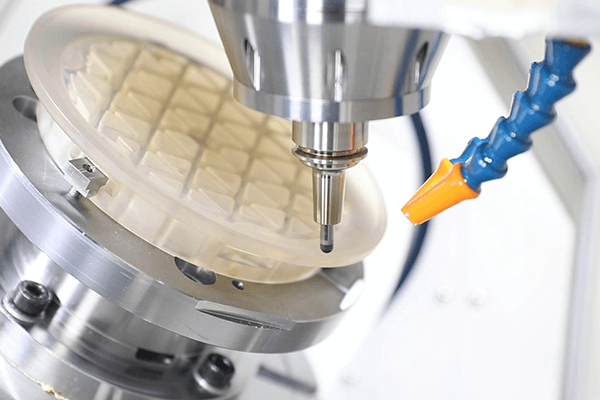

Высокий коэффициент использования площади JDGRT150 имеет более высокий коэффициент использования площади, занимая всего 6,2 м²; Стабильный эффект прецизионной обработки Стабильное достижение «присадки 0,1 мкм, резки 1 мкм, шероховатости поверхности на наноуровне»; Оснащается высокоскоростным прецизионным шпинделем, с возможностью достижения скорости 24000 об/мин, подходящей для прецизионной обработки; Оснащается пристаночной системой контроля для определения состояния станка, резцов и заготовок при прецизионной обработке; Оснащается MQL с возможностью полного охлаждения и смазывания мелких резцов.

Способность серийной обработки металлических деталей Вместимость инструментального магазина составляет 60 резцов, а максимальный диаметр инструмента может достигать 80 мм, что соответствует требованиям серийной обработки сложных металлических деталей; Конструкция, включающая большой наклон рабочей зоны станка, стандартное распылительное устройство и шнековый конвейер для удаления стружки способствуют быстрому удалению стружки; Система скребкового конвейера для удаления стружки может собирать и отфильтровывать стружку из рабочей жидкости.

Образец заготовки

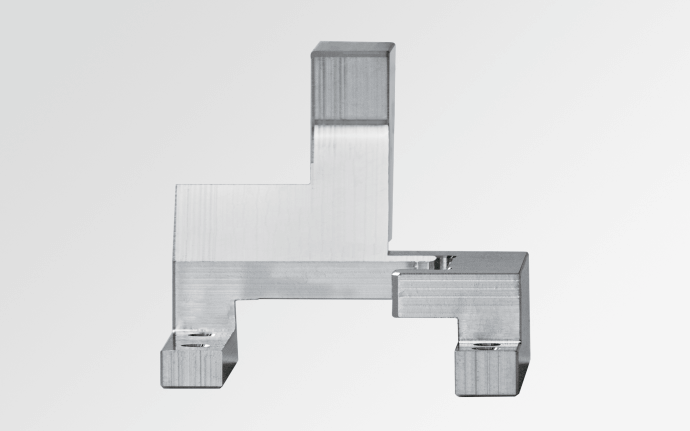

	Крепеж для электроники Материал: AL6061 (HB95) Размер: 22.7Г—32.6Г—27.2mm Основные особенности: + Small-size thin-walled parts, using 5-axis machining to achieve one-time clamping to complete multi-faceted feature processing + The parallelism < 0.03mm, the hole spacing accuracy is within В±0.02mm, and the cornering clearance witness mark < 0.01mm

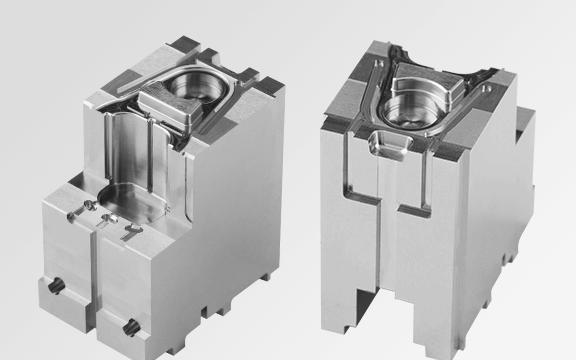

Мелкие прецизионные формы для пластиковых вкладышей Материал: S136(HRC52) Размер: 30.000Г—51.865Г—47.020mm Основные особенности: + Multi surface machiningпјЊthe dimensional accuracy is micron level + Straight sidewalls with minimal rounded corners is R0.3mm + Small tool milling instead of EDM

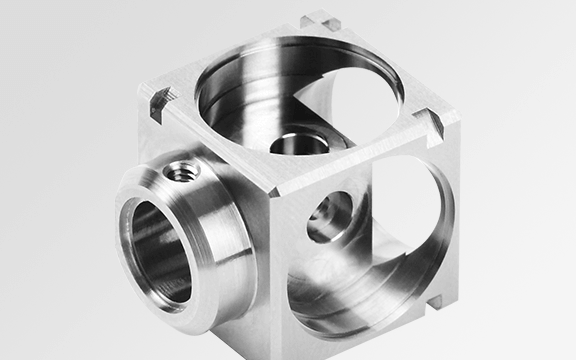

	Детали модуля камеры Материал: Titanium alloy Размер: 14.2Г—14.2Г—17.7mm Основные особенности: + Surface roughness Raпјњ0.2Ојm + Dimensional accuracy is less than 0.02mm + The product has no deformation, and there are no burrs in all edges and deep through holes

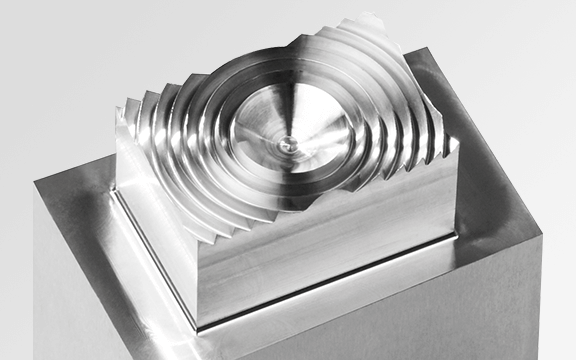

Испытательные образцы форм ступенчатой линзы Материал: S136(HRC50) Размер: О¦30Г—60mm Основные особенности: + Stable 2Ојm cutting for 99h with R0.1 PCD cutting tool and the tool wear is less than 1 Ојm + Surface roughness Saпјњ0.05Ојm + Dimensional accuracy is within В±5Ојm

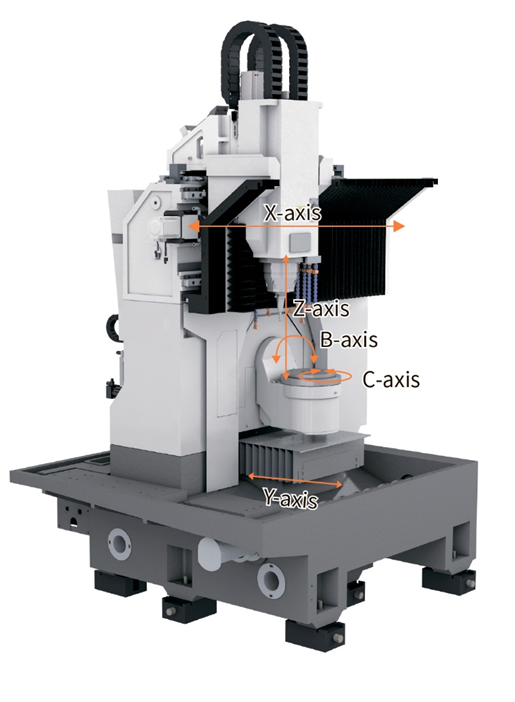

Перемещение по оси X/Y/Z:	500/200/260мм
Диапазон вращения B/C:	(-120°~95°)/360°
Размер стола:	φ200мм
Рабочая нагрузка:	20кг
Тип шпинделя:	Шпиндель для прецизионной обработки JD135S-24-BT30/F
Технические характеристики шпинделя:	24000об/мин/BT30
Инструментальный магазин:	Цепной тип (60 резцов)
