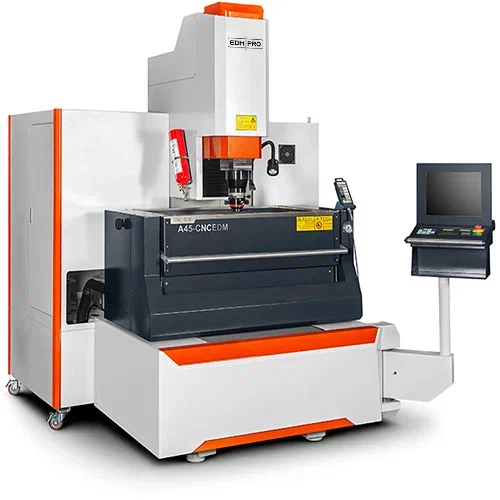

Копировально-прошивной электроэрозионный станок с ЧПУ EDM PRO: EPTJ-450H

Область применения

Копировально-прошивочный станок EPTJ-450H может использоваться в электронике, электротехнике, автомобилестроении, военной промышленности и других областях для обработки прецизионных деталей и производства точных пресс-форм.

Характеристики продукта

Жесткая конструкция несущих элементов станины и использование высокоточных импортных комплектующих обеспечивают соответствие геометрической, кинематической точности и точности обработки станка высшим стандартам для оборудования данного класса.

1. Колонная конструкция высокой жесткости , соответствие высоким стандартам точности изготовления и долговременное сохранение точности

Основная рама имеет S-образную конструкцию. Отливки выполнены из высококачественного чугуна повышенной прочности. После двойного отпуска и длительной выдержки эффективно предотвращается деформация чугуна в процессе многолетней эксплуатации.

2. Ключевые компоненты ЧПУ-осей - продукция международных брендов

В приводной системе ЧПУ-осей используются импортные высокоточные шарико-винтовые пары, направляющие и подшипники в сочетании с двигателями Panasonic, что обеспечивает высокую точность и жесткость, реализуя прецизионное управление осями станка.

3. Использование премиальных материалов

Гранитный рабочий стол - надежная основа для высокоточной обработки.

4. Совершенная система температурного контроля

Применение температурных датчиков, датчиков температуры жидкости и уровня жидкости, стандартная комплектация огнетушителем гарантируют безопасную эксплуатацию оборудования.

Блок ЧПУ и генератор

Концепция разработки генератора A1 NC: высокая комплектация, надежность, автоматизация и дружественный интерфейс.

1. Комплектация ключевыми компонентами

Основные компоненты генератора - продукция международных брендов (высший уровень комплектации для отечественных станков), что гарантирует надежность и безопасность.

1) Управление через промышленную материнскую плату; 15" TFT-LCD дисплей высокого разрешения; Сенсорный ввод;

2) Приводная система - цифровая сервосистема Panasonic AC, полузамкнутый контур управления;

3) В ЧПУ используются передовые FPGA-чипы с высокой степенью интеграции.

2. Краткое описание технических характеристик

1) Генератор использует современные технологии управления разрядом и ЧПУ; Оснащен схемами суперфинишной обработки и высокоскоростной стабильной сервосистемой.

2) 135 режимов колебаний электрода;

3) Внедрены зарубежные технологии управления разрядом с обновленной схемотехникой и базой технологических данных.

3. База данных технологий электроэрозии

Богатая библиотека режимов обработки, автоматическая и ручная обработка различных материалов и комбинаций электрод/заготовка:

Особые возможности при обработке специфичных материалов: твердые сплавы, жаропрочные сплавы, титановые сплавы - минимальный дефектный слой и влияние на твердость поверхности.

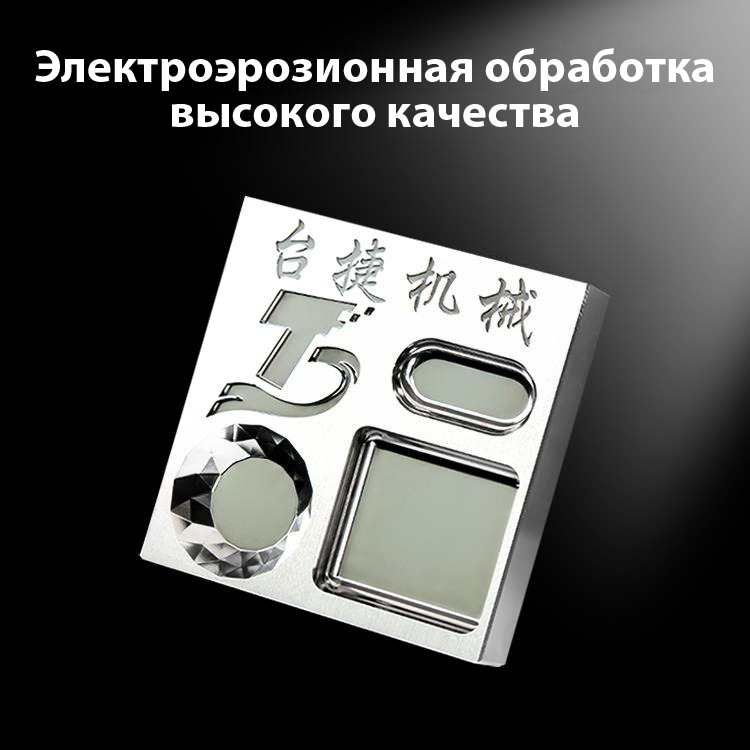

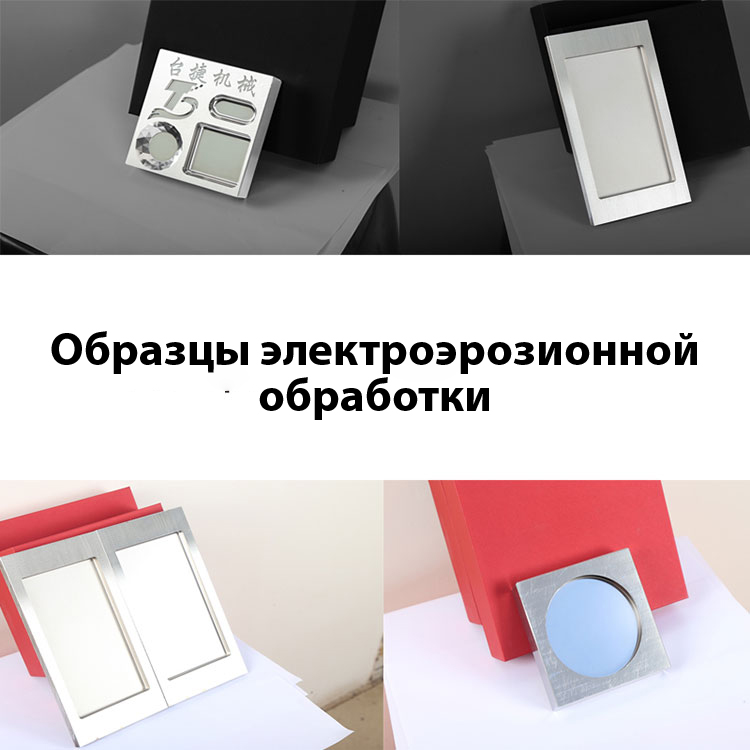

Примеры обработанных изделий

Упаковка для экспорта
