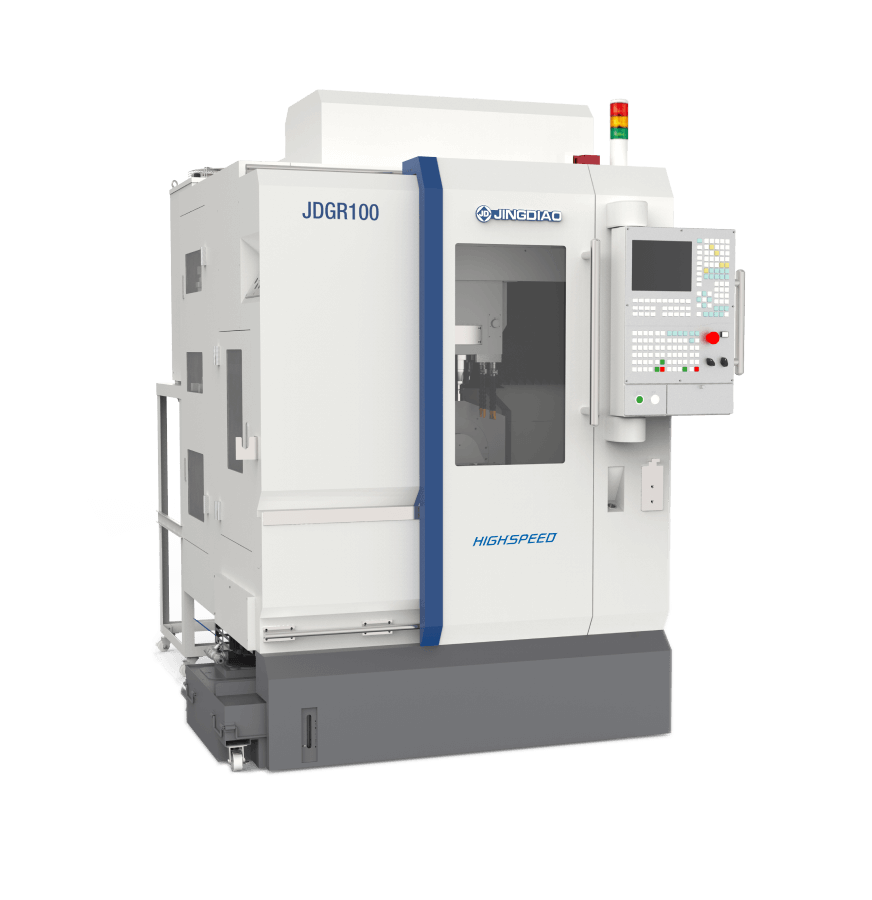

5-ти осевой вертикальный обрабатывающий центр с ЧПУ Jingdiao JDGR100

Cрок поставки от 30 до 90 дней

Артикул: 64636

5-координатный высокоскоростной многоцелевой станок прецизионного типа компании подходит для обработки деталей прецизионного формования, а также сверления отверстий малого диаметра в металлических, неметаллических материалах для электронной, медицинской, оптической и других отраслей. Вес станка составляет 2,7 тонны, а занимаемая площадь 3,7 м2, что идеально подходит для проведения обработки на верхних этажах и обеспечивает высокий коэффициент использования площади.

Все характеристики Задать вопрос Распечатать Хочу похожий, но дешевле

Запросить цену!

Описание
Технические характеристики
Отзывы и вопросы

Основные особенности

	Высокий коэффициент использования площади Станок весит всего 2,7 тонны и может использоваться на верхних этажах; Занимаемая станком площадь составляет всего 3,7 м², коэффициент использования площади высок. Отличная производительность обработки Стабильное достижение при обработке «присадки 0,1 мкм, резка 1 мкм, шероховатости поверхности на наноуровне»; В соответствии с требованиями прецизионной обработки максимальная скорость высокоскоростного прецизионного шпинделя оснащается пристаночной системой контроля и шпинделя для прецизионной обработки достигает 36000 об/мин; При оснащении подачей охлаждающей жидкости через шпиндель подходит для обработки глубоких отверстий и полостей.
Стабильное качество обработки Оснащается пристаночной системой контроля для определения состояния станка, резцов и заготовок при прецизионной обработке; При оснащении MQL может полностью охлаждать и смазывать небольшой режущий инструмент.
	Обработка деталей из благородных металлов Конструкция трех осей станка обладает высокой защитой и может эффективно препятствовать попаданию стружки в станок; В зоне обработки машины используется защитный лист из нержавеющей стали с большим скосом кромки, что очень удобно при Очистить отходов; Ящик для сбора стружки выдвижного типа используется для облегчения сбора стружки из благородных металлов; Оснащается встроенным промывным приспособлением, обеспечивая возможность промывки и очистки стружки из благородных металлов; Улавливающий мешочный фильтр может устанавливаться на выпуске жидкости из станины для повышения степени извлечения стружки из благородных металлов.

Образец заготовки

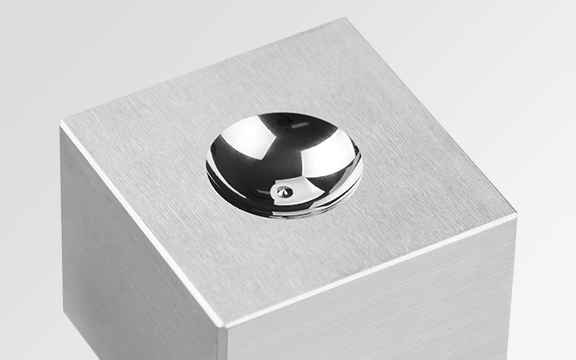

Деталь формы для СИД линзы Материал: Сталь S136 (твердость C по методу Роквелла 50) Размер: 24x24x24 мм Основные особенности: + + Шероховатость поверхности Sa≤5 нм + + Профиль менее 5 см + + След от инструмента - равномерность при увеличении в 100 раз

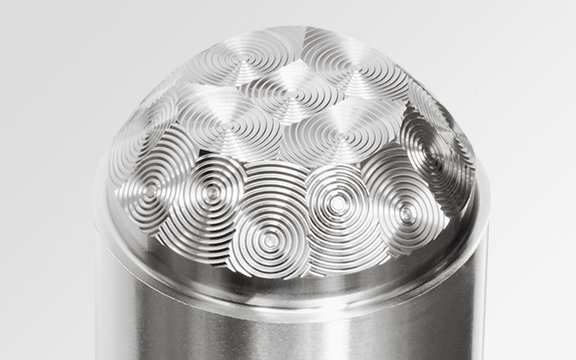

	Испытательный образец формы ступенчатой линзы Материал: Сталь S136 (твердость C по методу Роквелла 50) Размер: Φ30x60 мм Основные особенности: + + Инструмент PCD R 0,1 мм стабилен при резании 2 мкм в течение 99 часов, а износ инструмента составляет менее 1 мкм + + Шероховатость поверхности Sa≤0,05 нм + + Точность размеров в пределах B+-5 мкм

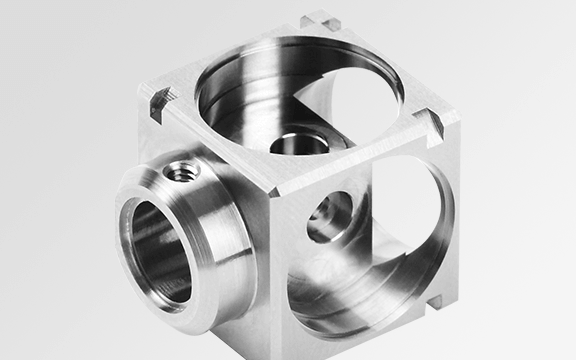

Деталь модуля камеры Материал: Титановый сплав Размер: 14,2x14,2x17,7 мм Основные особенности: + + Шероховатость поверхности Ra< 0,2мкм + + Точность размеров менее 0,02 мм + + Отсутствие деформации изделия, отсутствие заусенцев по всем краям и глубине сквозных отверстий

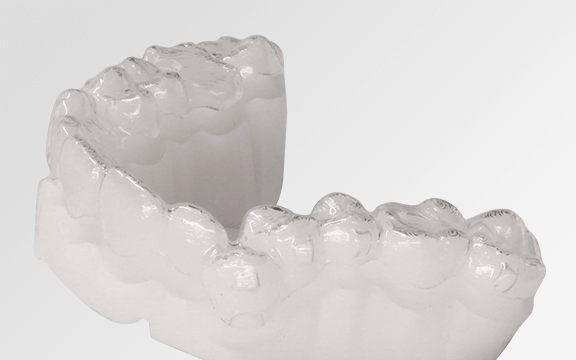

	Ортодонтические брекеты Материал: Полимерная смола Размер: 75x55x20 мм Основные особенности: + + Программное обеспечение CAM имеет профессиональную функцию 'резка зубчатых брекетов' для осуществления быстрого автоматического программирования + + Время цикла для каждого составляет 1 мин

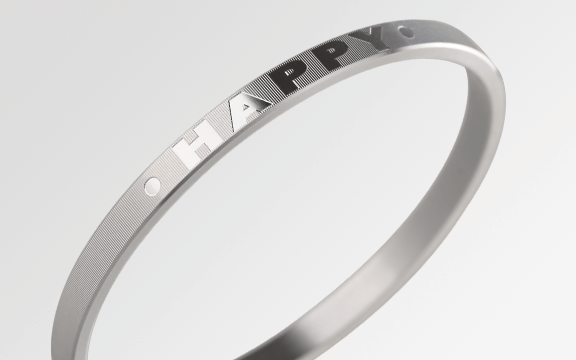

Браслет с полосовой гравировкой Материал: Алюминий 6061 Размер: Φ68,0x5,0 мм Основные особенности: + + Обработка 800 полос за одну минуту + + След от инструмента - равномерность при увеличении в 40 раз

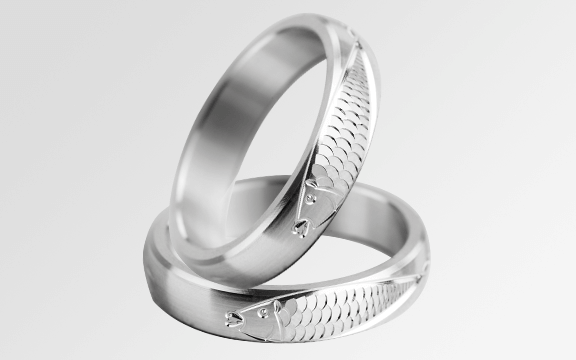

	Украшенное узором кольцо Материал: Алюминиевый сплав 6061 Размер: Φ24,0x4,8 мм Основные особенности: + + Время цикла 17 минут 10 секунд + + Программное обеспечение CAM обеспечивает функцию "Обработка ювелирных узоров" для повышения эффективности программирования

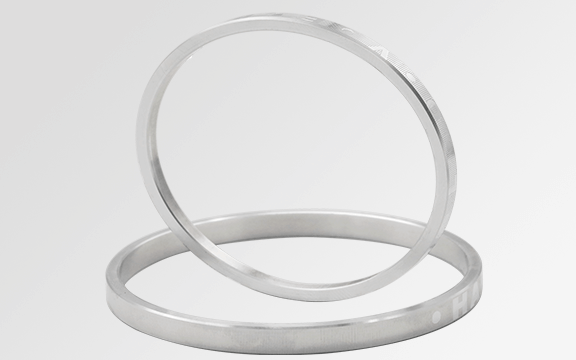

Овальный браслет Материал: Алюминиевый сплав 6061 Размер: 62.0x52.0x5.0 мм Основные особенности: + + 5-координатный высокоскоростной многоцелевой станок оснащен системой контроля для реализации 5-координатной компенсации положения обрабатываемой детали и обработки с соблюдением формы детали.

Тип шпинделя	Высокоскоростной прецизионный шпиндель JD105E-32-HE32/F	Spindle for Precision Machining JD135E-32-HE32/F	Высокоскоростной прецизионный шпиндель JD135S-24-BT30/FA
Технические характеристики шпинделя	32,000об/мин/HSK-E32	32,000об/мин/HSK-E32	24,000об/мин/BT30
Инструментальный магазин	Зонтичный тип 1 (16 резцов)	Зонтичный тип 2 (16 резцов)	Зонтичный тип 2 (16 резцов)

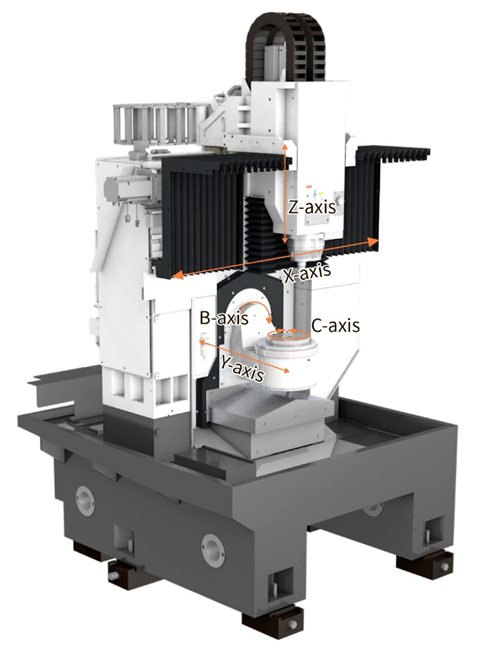

Перемещение по оси X/Y/Z:	400/200/200мм
Диапазон вращения B/C:	±120°/360°
Размер рабочего стола:	Ф160мм
Макс. нагрузка:	15кг
