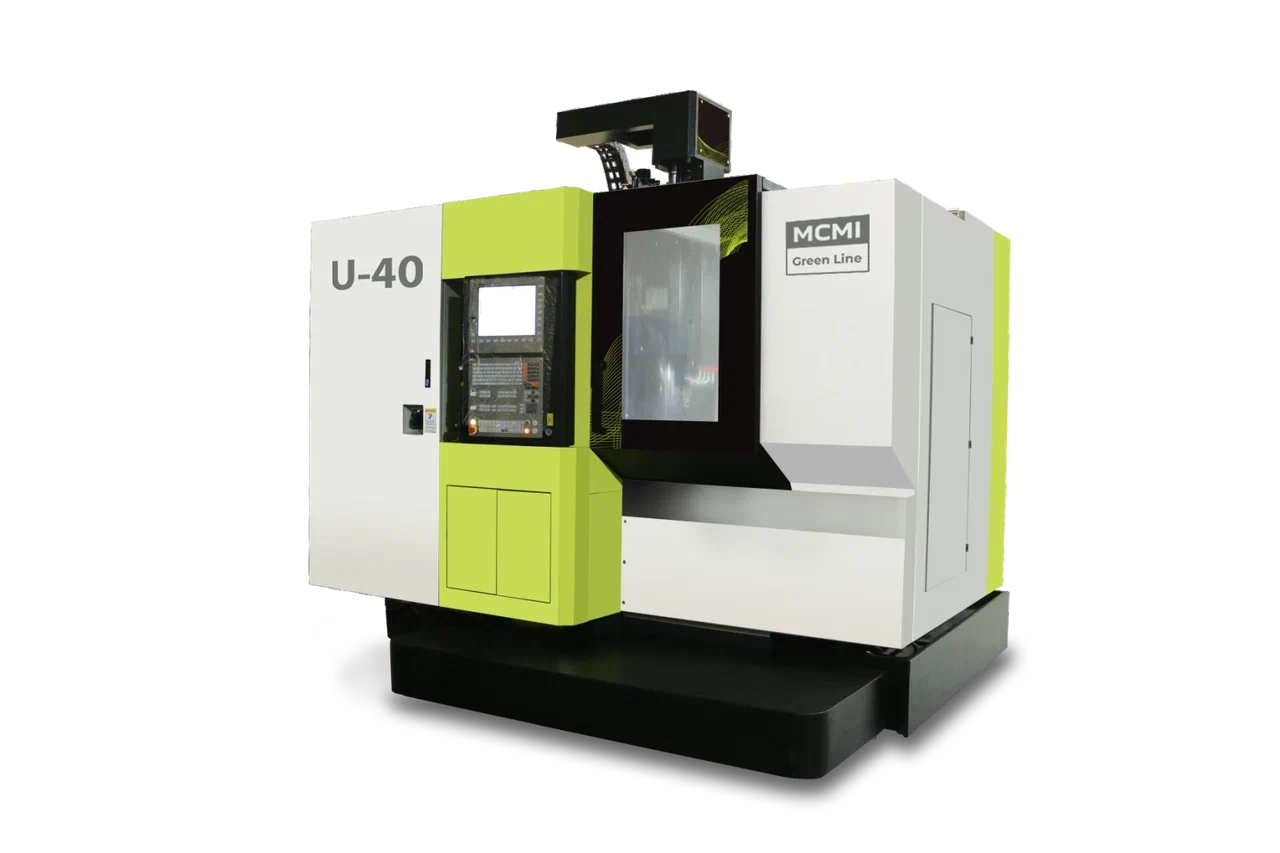

5-ти осевой фрезерный станок с ЧПУ MCMI® серии GreenLine® Модель U-40

Cрок поставки от 30 до 90 дней

Артикул: 018374

Обладающие повышенной жесткостью и точностью изготовления, фрезерные станки MCMI серии GreenLine способны производить прецизионную 5-ти координатную обработку труднообрабатываемых материалов (жаропрочные высоколегированные стали, сплавы титана и т.п.) с учетом высоких требований к качеству поверхности. Область применения станков: машиностроение, производство транспортных средств, аэрокосмическая промышленность, энергетика, медицина, приборостроение, изготовление прототипов, пресс-форм, штампов, литейных форм.

Все характеристики Задать вопрос Распечатать Хочу похожий, но дешевле

Запросить цену!

Рассрочка платежа!

Запросить КП

Стоимость доставки товара 5-ти осевой фрезерный станок с ЧПУ MCMI® серии GreenLine® Модель U-40:

Узнайте стоимость доставки в ваш город

Описание
Технические характеристики
Отзывы и вопросы

Фрезерный станок с ЧПУ MCMI U-40

(рабочее поле - 450*500*350 мм)

В комплектации станка:

-Система управления Siemens Sinumeric One;
-Шпиндель HSKA63-20000RPM, жидкостного охлаждения (чилер в комплекте);
Инструментальный магазин HSK-A63-30T дискового типа;
Шнековая система удаления стружки;
Линейные направляющие PMI (X/Y/Z – 35 мм);
ШВП PMI (X/Y – R40x12, Z – R32x10);
Пневматическая система балансировки оси Z (SMC, Japan);
Кондиционируемый термостатичный электрошкаф;
Датчики привязки инструмента Marpross;
Измерительные щупы Heidenhain;
Автоматическая система смазки;
LED – подсветка рабочей зоны;
Ручной энкодер (MPG – маховик)
Пневматический и водяной пистолет для очистки рабочей зоны;
3-х цветная индикация режима работы станка;
Инструментальный ящик;

Модель	U-40
Рабочее поле	X/Y/Z	мм	450/500/350
	Ось X / Y / Z	град.	±120/360
Скорость перемещения	Ускоренное перемещение X/Y/Z	м/мин.	36/36/20
	Скорость подачи при резании X/Y/Z	м/мин	10
	Ускоренное вращение A/C	об./мин.	20/30
Шпиндель (стандартный)	Скорость вращения шпинделя	об./мин	20’000
	Тип патрона	-	HSK-A63
	Мощность (S1/S6 – 40%)	кВт	20/24
	Крутящий момент (S1/S6 – 40%)	Н*м	35/42
Точность поциционирования ISO 10791-4:1998	X/Y/Z	мм	0.008/0.008/0.008
	A/C	сек.	8”/8”
Точность повторения поциции ISO 10791-4:1998	X/Y/Z	мм	0.005/0.005/0.005
	A/C	сек.	5”/5”
Система автоматической смены инструмента	Количество инструментов	шт.	30
	Время замены инструмента	сек.	2.5
	Максимальная длина инструмента	мм	230
	Максимальный диаметр инструмента (соседний инструмент есть/нет)	мм	∅80/∅120
	Максимальный вес инструмента	кг	8
Рабочий стол	Расстояние от шпинделя до стола	мм	150-500
	Размер рабочего стола	мм	∅400
	Максимальный вес заготовки	кг	120
	Крутящий момент оси А	Н*м	1056
	Крутящий момент оси С	Н*м	432
Размер станка	Длина	мм	3740
	Ширина	мм	3300
	Высота	мм	3100
	Вес (нетто)	кг	8000
	Потребляемая мощность	кВт	≈40
