Помощь в выборе планшетного режущего плоттера

Планшетные режущие плоттеры с осциллирующей режущей головой, или другими словами, виброножом в последние годы набирают всё большую популярность. Помимо дорогостоящих европейских машин на рынке с каждым годом всё больше азиатских брендов, качество которых, ранее оставлявшее желать лучшего, вышло на новый уровень и позволяет продуктивно работать многие годы, хотя иногда и не без помощи сервисной службы дистрибьютора, если таковая имеется.

Разобраться в многообразии оборудования, захлестнувшего российский рынок, обычному специалисту отдела закупок, технологу или владельцу собственного бизнеса оказалось не так просто. Наряду с высокопроизводительными европейскими машинами, которые по карману лишь промышленным гигантам представлены вполне бюджетные бренды и даже станки эконом класса. При этом принцип работы, выполняемые функции и даже перечень опций у всех планшетных режущих плоттеров схожи. Отличия в производительности, надежности и спектре обрабатываемых материалов.

Мы поставляем плоттеры на российский рынок 15 лет, руководствуясь полученным опытом мы приняли решение максимально расширить линейку бендов представленных в нашем ассортименте, теперь мы предлагаем 3 бренда планшетных плоттеров и 2 бренда фрезерных машин с функциями планшетных плоттеров.

Ниже вы найдете таблицы основных техническх характеристик и таблица размеров рабочего поля и моделей. Надеемся, что эти таблицы и несколько наших советов помогут вам сделать оптимальный выбор и получить достойный аппарат без переплат.

Ключевые параметры плоттеров различных брендов.

Размеры рабочего поля и модели планшетных плоттеров:

Фрезерные станки с осциллирующей режущей головой

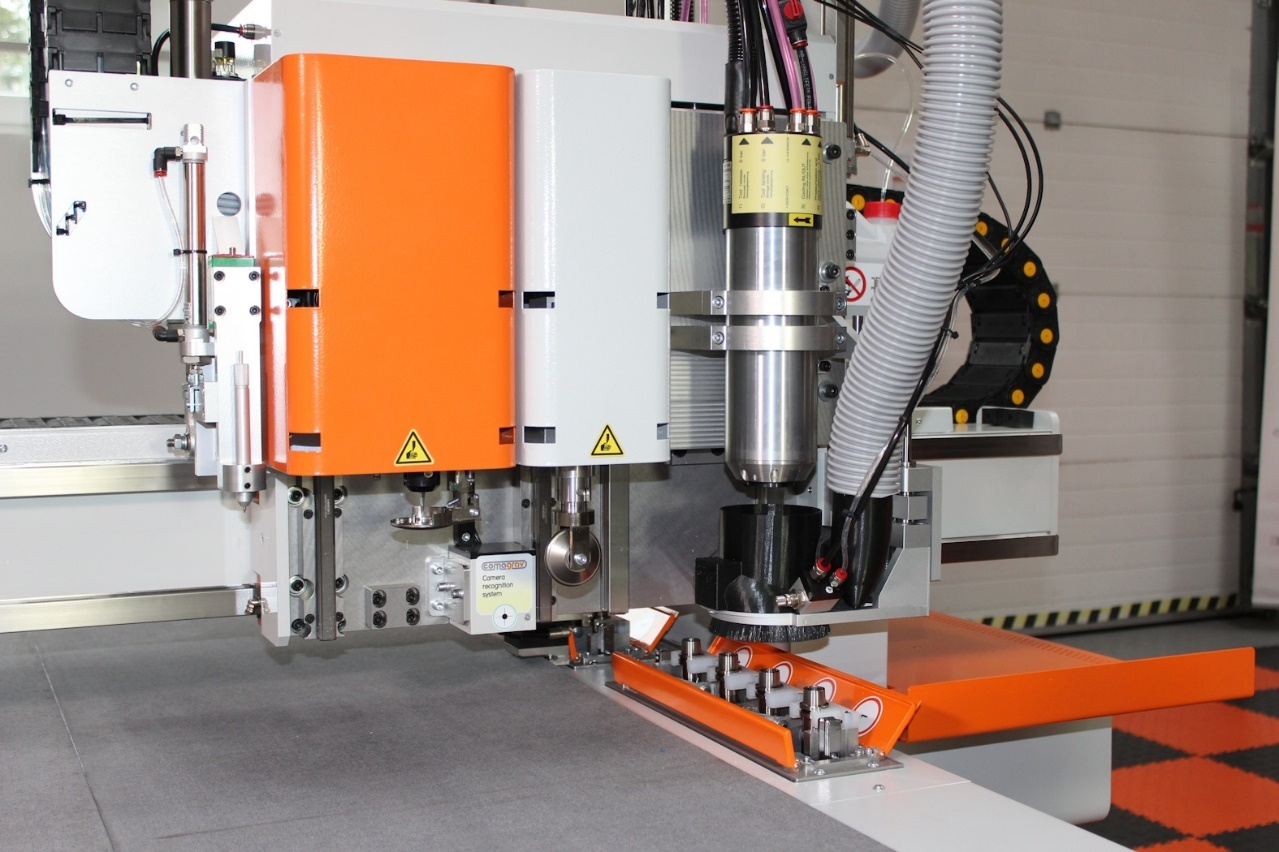

На фрезерные станки с ЧПУ некоторые производители могут установить помимо или вместо шпинделя осциллирующую режущую голову реализовав ее тангенциальное вращение посредством усовершенствованной системы управления. Помимо осциллирующей головы могут быть установлены и другие опции характерные для режущих плоттеров: биговщик, V-cut, моторизованный дисковый нож для ткани и пр. Основные отличия таких машин от классических планшетных режущих плоттеров это меньшая скорость перемещений и более высокий клиренс до 130, а иногда и до 200 мм (при необходимости клиренс может быть увеличен). Также вакуумный стол такого станка имеет иную конструкцию.

Размеры рабочего поля и модели фрезерных станков с осциллирующей режущей головой:

Четко сформулируйте для себя задачу, которую ставите перед оборудованием.

На мой взгляд существует 3 основные группы покупателей оборудования данного типа, да и почти любого другого оборудования. И в зависимости от того, какой именно подход вам ближе, мы можем посоветовать вам ту или иную модель или бренд. Вот эти группы:

Если вы узнали себя в 1 из 3-х типов нажмите кнопку «Это Я» нужного типа и заполните анкету для получения предложения на подходящий плоттер.

Перечислим несколько параметров на которые стоит обратить внимание при выборе планшетного режущего плоттера.

Производительность

Производительность зависит не только от скорости перемещения ножа, но и от ускорения этих перемещений, т.е. от того на сколько быстро плоттер достигает своей максимальной скорости. Поясним что имеется ввиду: плоттеры имеющие высокое ускорение достигают необходимой высокой скорости перемещений на минимальном отрезке, а плоттеры с низким ускорением могут достичь максимальной скорости только переместившись на большой отрезок, иногда этот отрезок равен размеру стола, такое ускорение даже при высокой максимальной скорости не позволит добиться от станка высокой производительности. Еще 1 ограничением в скорости может являться невысокая частота колебаний осциллирующей головы, в этом случае на слишком большой скорости вертикальные перемещения ножа могут быть недостаточно быстрыми, чтобы качественно резать материал, в этом случае рез не будет чистым, а лезвие может ломаться.
А для того чтобы производительность плоттера не упала до нуля, перед покупкой вам стоит обратить внимание на надежность оборудования и на наличие сервисной службы у дистрибьютора.

Универсальность и мощность

Большинство современных плоттеров данного типа имеют практически идентичный набор режущих голов, начиная от осциллирующих голов электрического и пневматического типа и биговщиков, заканчивая ротационными дисковыми режущими головами для раскроя тканей. И, казалось бы, все станки должны работать с идентичной номенклатурой материалов. Но и тут есть свои нюансы, к примеру пневматические осциллирующие головы могут иметь разную амплитуду, с которой лезвие совершает высокочастотные вертикальные перемещения. Например, голова немецкого производства, которой может быть укомплектован любой из наших плоттеров имеет амплитуду 8 мм, в отличии от китайской головы с амплитудой в 2-3 мм, что позволяет 1-ой резать, как плотные или вязкие, так и тягучие материалы (резина ТМКЩ и МБС, армированная резина, силикон, поролон и пр.). Что касается мощности двигателей станка (как по осям, так и на тангенциальном вращении), она также важна при обработке таких сложных материалов, как различные марки применяемых для производства прокладок резин, особенно, если лист материала не только плотный и вязкий, но и имеет большую толщину. При выборе плоттера для работы со сложными материалами, описанными выше, стоит также обратить внимание на привод по оси Z, это ШВП, диаметр винта которой должен быть не менее 16 мм.

Надежность машин, которые мы поставляем

С одной стороны:

Опытные крупные производители основанные еще в 90-е годы, которые давно преодолели все детские болезни, имеющие высокую культуру производства и высококвалифицированный, высокооплачиваемый персонал, в том числе штат инженеров разработчиков и тестовые лаборатории, производит надежное оборудование из высококачественных комплектующих, продавая его по обоснованно высокой цене.

С другой стороны:

Тщательно отобранные нашими специалистами, более молодые, но уже завоевавшие часть мирового конкурентного рынка бюджетных станков, производители. Эти предприятия используют комплектующие известных брендов, но на 1 класс ниже (меньше мощность и цена). В их станках применяются, проверенные годами решения, позаимствованные у старших братьев, путем покупки патентов. Сознательно сбалансированно снижая производственные издержки, такие производители создают станки, подходящие для малого и среднего бизнеса. Соотношение цены и срока службы таких машин рассчитано на быструю окупаемость и дальнейшее восстановление путем замены ключевых узлов или покупку нового оборудования

Риски

При покупке оборудования бюджетного класса вы должны осознавать риски эпизодических сбоев и эпизодического брака продукции. Логично предположить, что надежность такого оборудования ниже, чем у оборудования, которое в несколько раз дороже. Всегда при покупке удостоверьтесь в наличии сервисного центра, склада запчастей и возможности их оперативной поставки, а также возможности оперативного выезда сервисного инженера.

Планшетные режущие плоттеры COMAGRAV DIGI (Чехия) – одни из лучших на рынке:

Плейлист DIGI на нашем канале

Планшетные плоттеры Ruizhou – Средний класс: лидеры в Китае:

Плейлист Ruiazhou серии RZCRT на нашем канале

X-Plot – Эконом класс:

Плейлист X-Plot на нашем канале
